Ingeniería de ventilación para minas y túneles
En ÜBergbau, representantes de Airtec en México, ofrecemos soluciones de ventilación para minas subterráneas y túneles. El portafolio comprende ventiladores axiales, accesorios, sistemas de control y servicios especializados.
La experiencia del fabricante se combina con nuestro acompañamiento local para revisar los requerimientos de tu operación y coordinar la selección, el suministro y el soporte técnico del proyecto.
La solución se define considerando el caudal, la presión, la altitud, la temperatura y las características del circuito de ventilación.

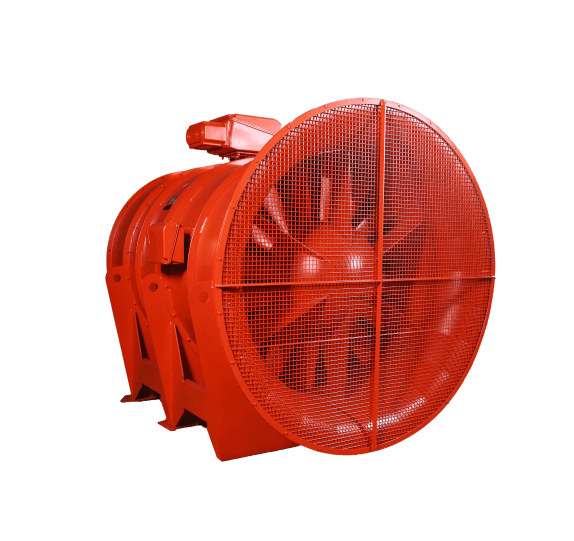

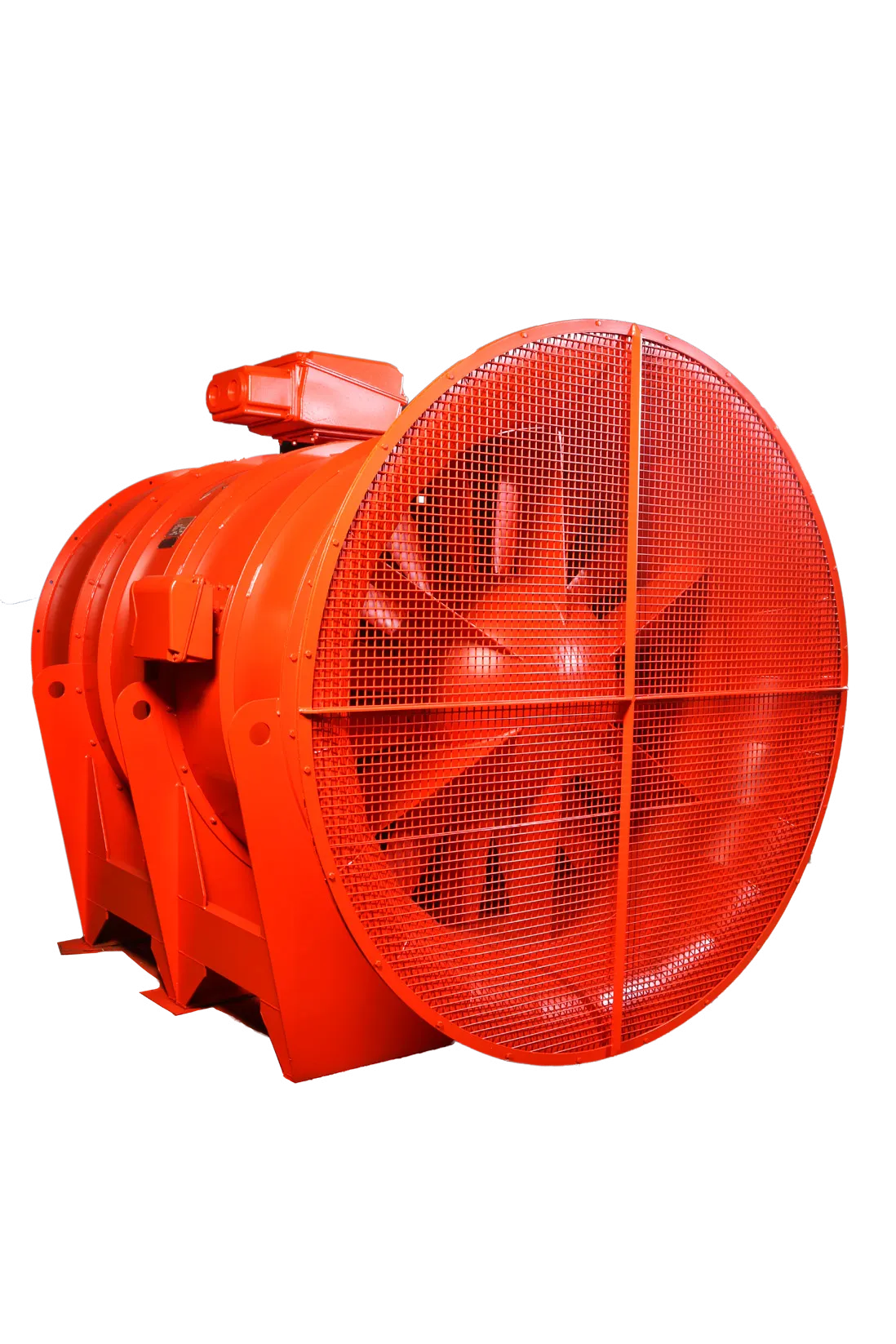

Ventiladores axiales mineros
La línea Airtec contempla equipos para ventilación principal, secundaria y auxiliar. Su construcción incorpora impulsores y álabes tratados térmicamente, carcasas reforzadas y opciones de instrumentación para supervisar el funcionamiento.
| Característica | Capacidad u opción publicada |
|---|---|
| Caudal | Hasta 500,000 CFM. |
| Presión total | Hasta 24 pulgadas de columna de agua. |
| Velocidad | De 850 a 3,450 rpm, según modelo. |
| Configuración | Opciones de dos etapas para aplicaciones que requieren mayor presión. |
| Regulación | Álabes ajustables para adecuar el punto de operación, conforme al diseño y procedimiento del fabricante. |
| Balanceo | Calidad G 2.5 en taller, con verificación de vibraciones y operación en sitio según el alcance. |
| Ingeniería | Modelado aerodinámico CFD y análisis estructural FEA. |
Los valores anteriores describen el rango del portafolio y no necesariamente corresponden a un mismo equipo o punto de operación. El desempeño se valida mediante la curva del ventilador y las condiciones del proyecto.
Diseño y selección para cada aplicación

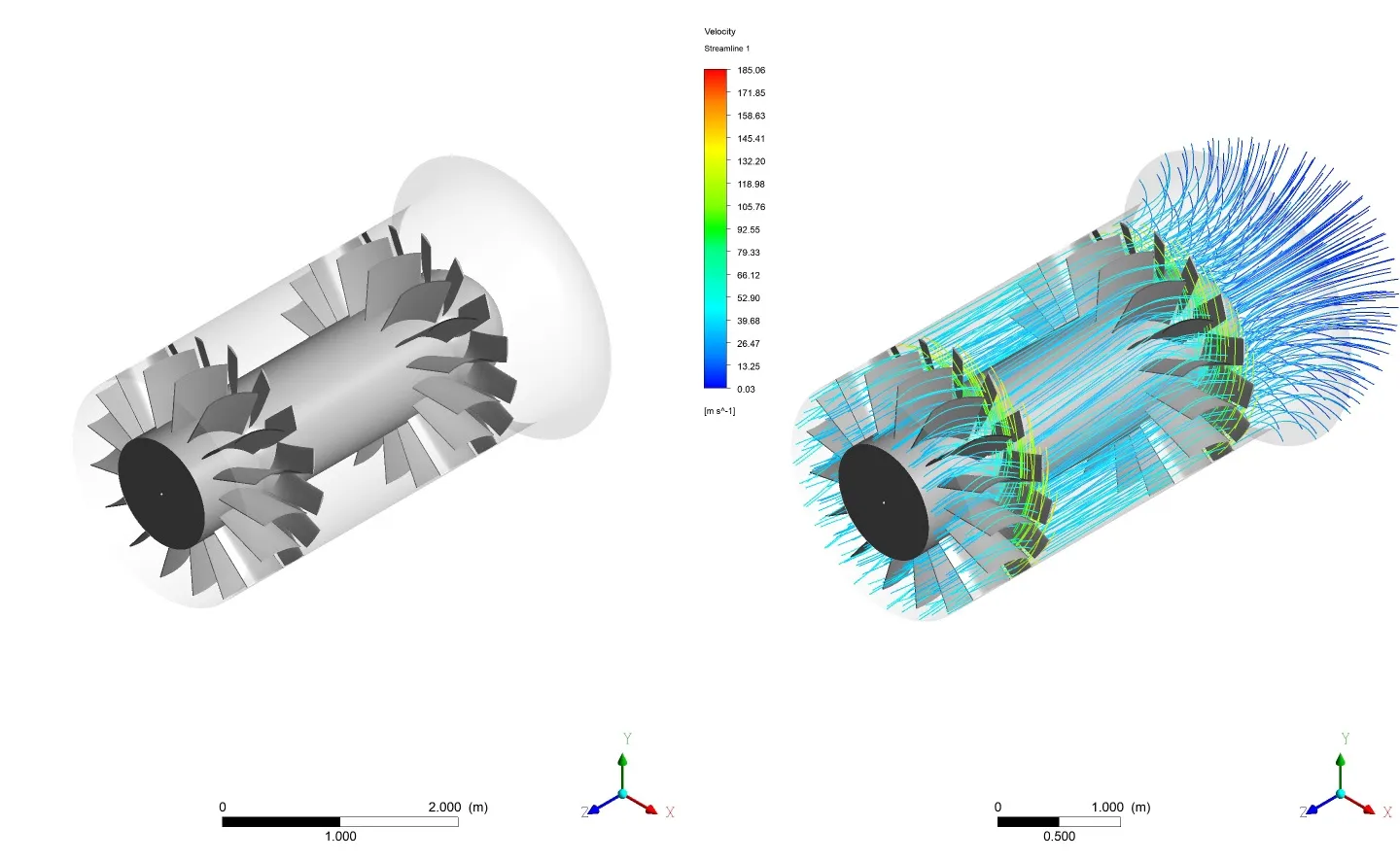

Airtec utiliza herramientas de simulación CFD y FEA para analizar el comportamiento del flujo y la respuesta estructural de sus equipos.
Estas capacidades permiten desarrollar y ajustar configuraciones conforme a los requerimientos de caudal, presión y condiciones de instalación, incluida la operación en altura.
La selección considera tanto el ventilador como los accesorios y las pérdidas de presión del sistema.
Accesorios para el sistema de ventilación

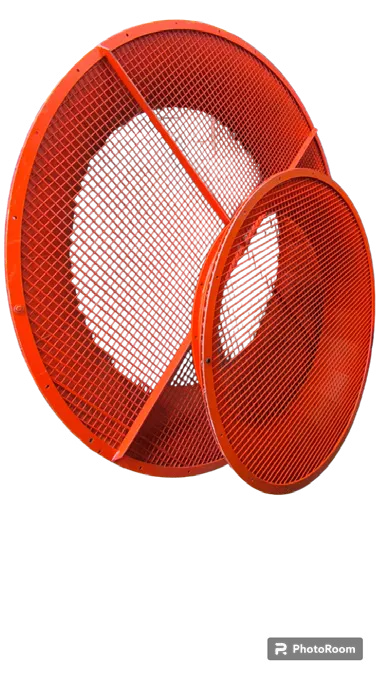

Campanas de entrada
Campanas elípticas diseñadas para mejorar las condiciones de succión del ventilador.

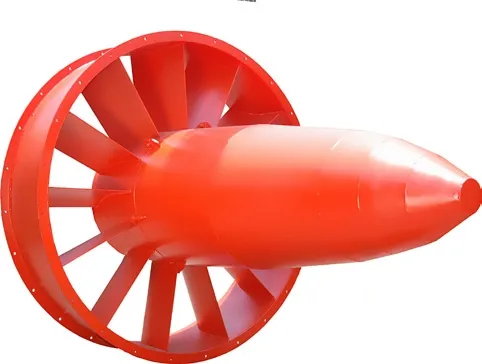

Piezas aerodinámicas
Componentes destinados a favorecer el comportamiento del flujo y la eficiencia del conjunto.

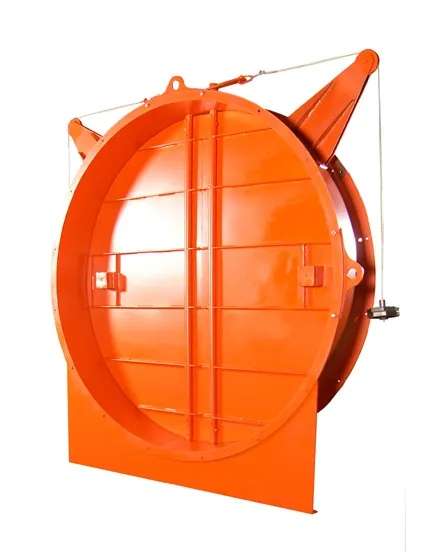

Compuertas contraflujo
Elementos para evitar el retorno de aire o gases a través de ventiladores principales, según la configuración del sistema.

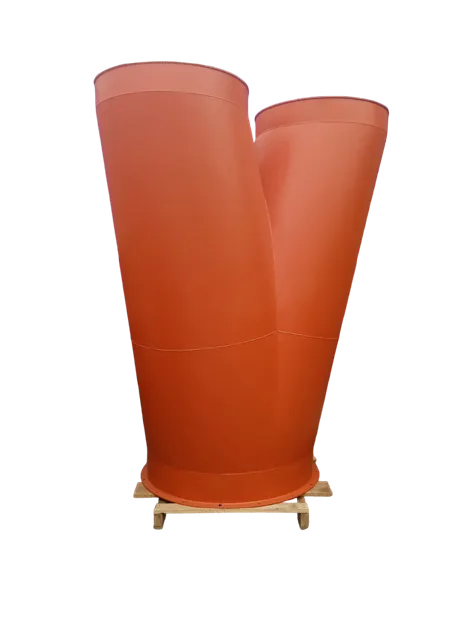

Transiciones y adaptadores
Conexiones para acoplar mangas y ductos circulares, elípticos o dobles.

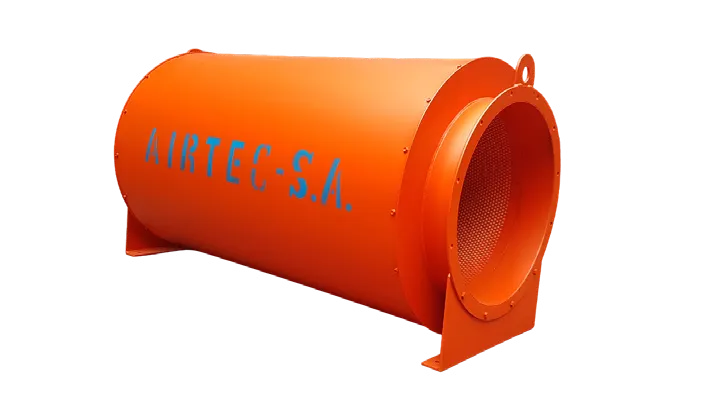

Atenuadores de ruido
Silenciadores tubulares con envolvente de acero, disponibles para instalación en succión o descarga.

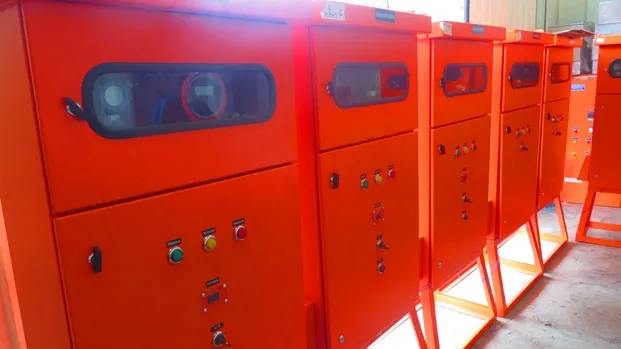

Tableros y control
Soluciones de arranque, supervisión y automatización definidas según los requerimientos del proyecto.
Monitoreo y automatización
Los sistemas pueden integrar instrumentación para supervisar variables del ventilador y del entorno. Las señales, protecciones y funciones de control se establecen para cada configuración.
| Variable o función | Instrumentación y alcance |
|---|---|
| Temperatura del motor | Sensores PT100 para bobinados y rodamientos. |
| Caudal | Medición de flujo volumétrico mediante sensores ultrasónicos. |
| Presión | Medición de presión diferencial para supervisar las condiciones del sistema. |
| Vibración | Detección en múltiples ejes para seguimiento de condición. |
| Estabilidad aerodinámica | Opciones de detección anti-stall para identificar condiciones de inestabilidad del flujo. |
| Gases | Opciones de sensores de concentración, seleccionados según los gases que deban monitorearse. |
| Control local y remoto | Integración con sistemas de supervisión y SCADA, según el alcance de automatización. |

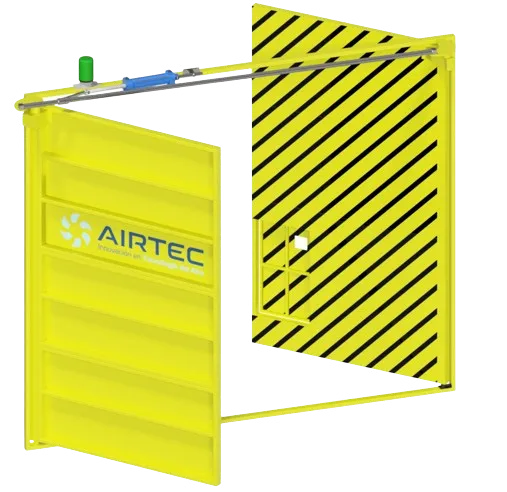

Puertas mineras para control de ventilación
El portafolio incluye puertas para controlar el paso de aire en circuitos de ventilación minera, con estructuras reforzadas y sellos de neopreno.
Las opciones de accionamiento comprenden sistemas hidráulicos, neumáticos, eléctricos o manuales. Según la configuración, pueden integrarse detección de vehículos y personas, señales luminosas, alertas audibles y operación de emergencia.
Las dimensiones de apertura publicadas abarcan de 4 a 8 metros de ancho y de altura, sujetas al diseño del proyecto.
La presión diferencial admisible y los requisitos de seguridad de las puertas deben confirmarse con ingeniería para cada instalación. Las opciones para atmósferas peligrosas requieren especificación y validación particulares.
Otros equipos para minería

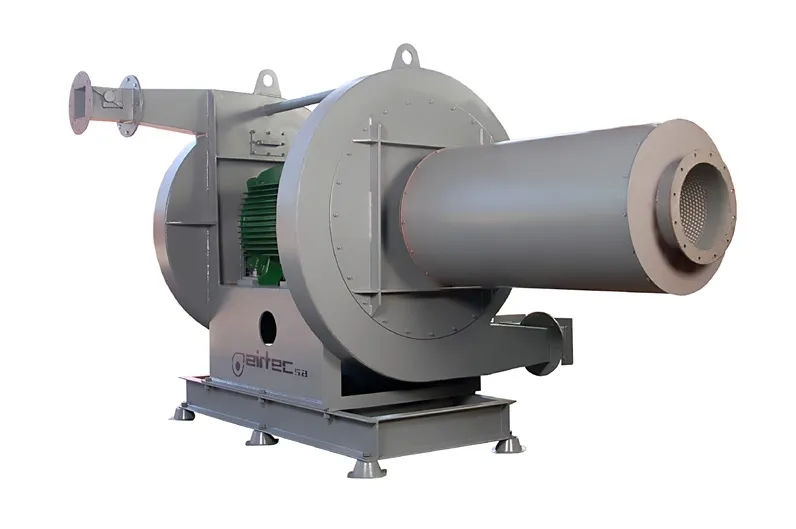

Sopladores para flotación
Sopladores centrífugos para suministro de aire a celdas de flotación y plantas concentradoras. El folleto publica opciones para presiones de hasta 7 psi.

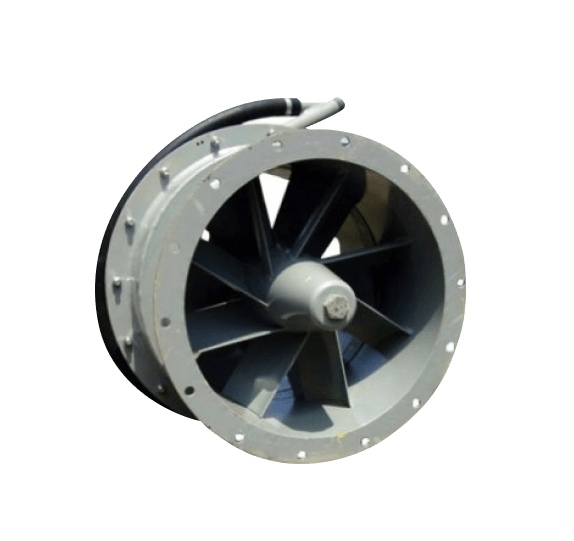

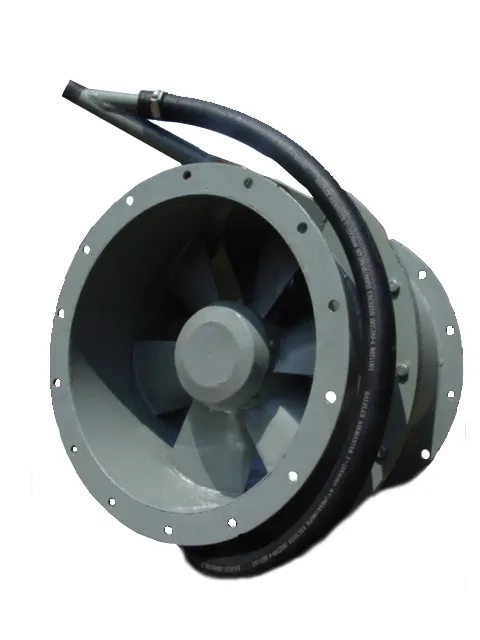

Ventiladores neumáticos serie VAC
Equipos axiales accionados con aire comprimido para labores donde no se dispone de alimentación eléctrica.
Servicios especializados

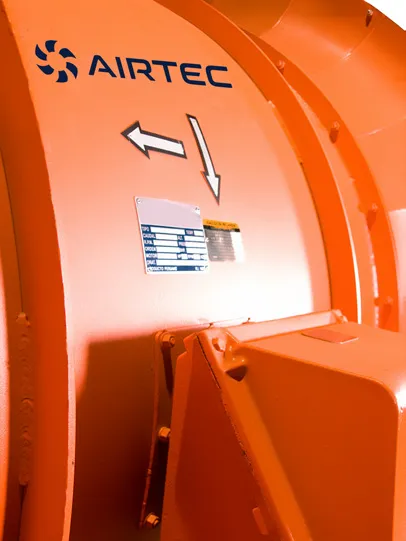

Mantenimiento y reparación
Evaluación e intervención de ventiladores axiales, motores y tableros eléctricos. La atención de equipos de distintas marcas y modelos se define mediante revisión técnica.

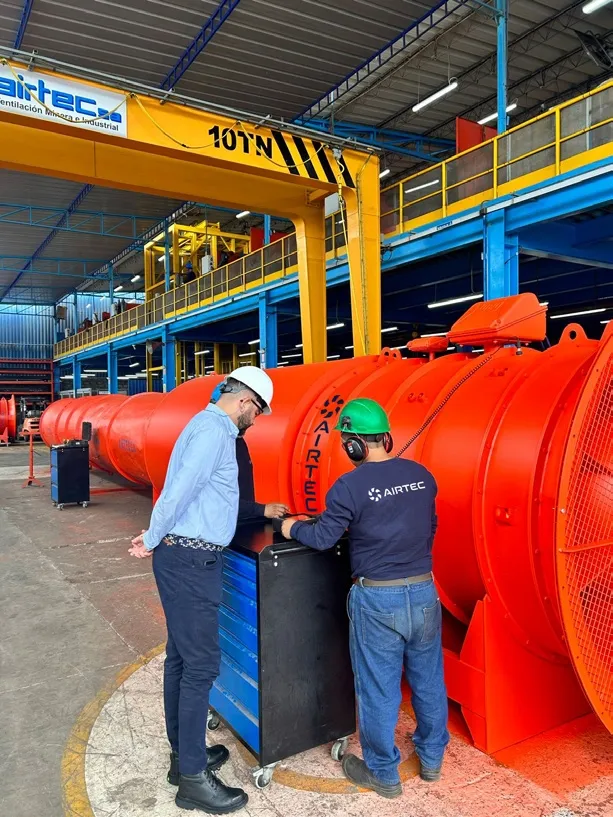

Balanceo dinámico
Balanceo dinámico electrónico en taller o en sitio, sujeto a las características del equipo y las condiciones de intervención.

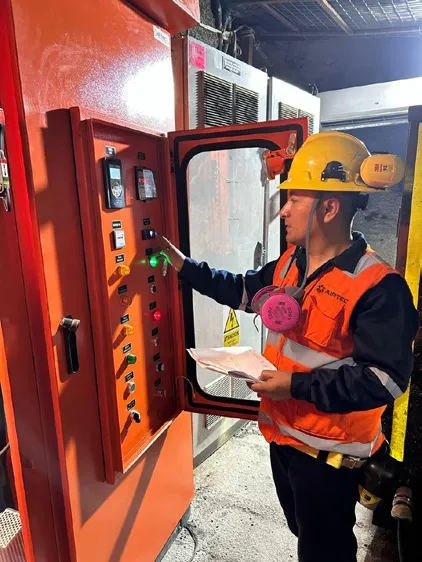

Puesta en marcha
Supervisión del arranque y revisión de variables operativas mediante instrumentación, conforme al alcance contratado.

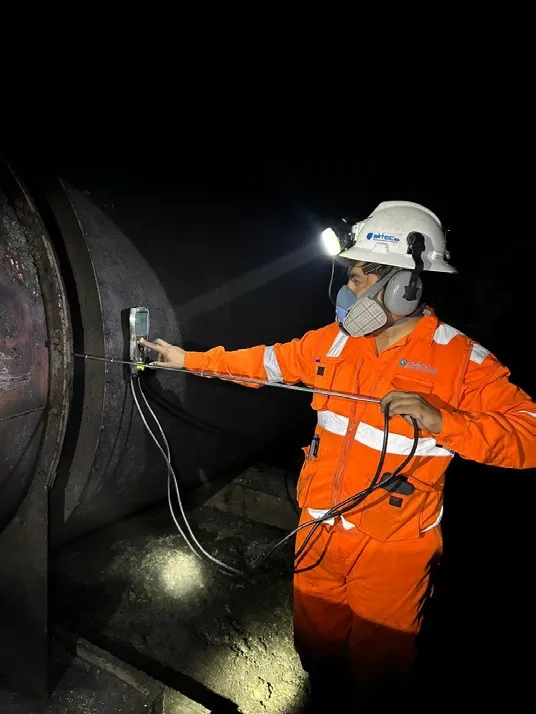

Mediciones en campo
Evaluación de instalaciones de ventilación principal, secundaria y auxiliar para revisar su comportamiento operativo.

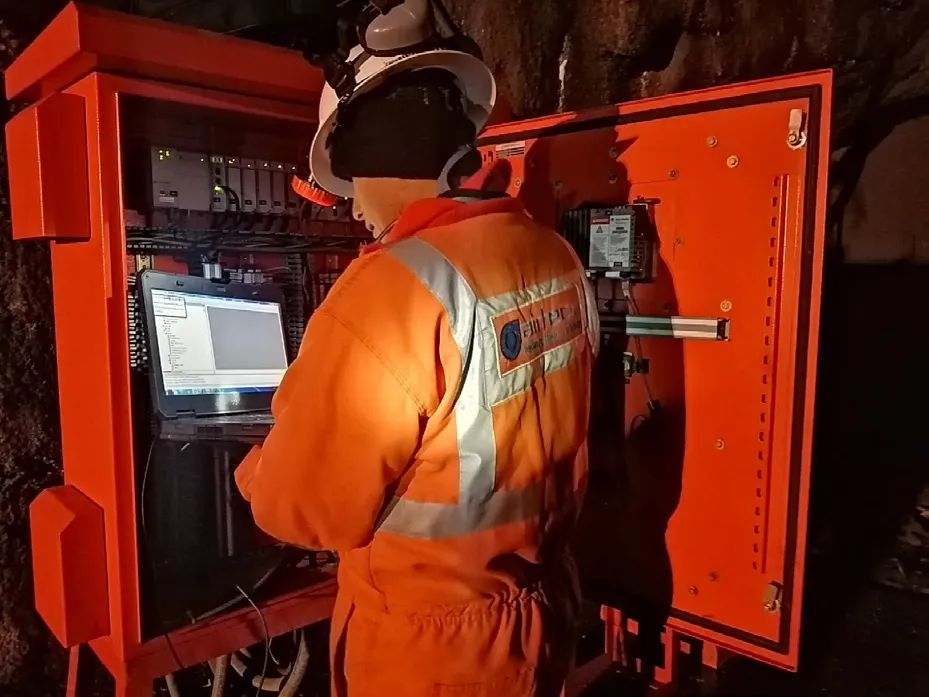

Integración y automatización
Coordinación de sistemas eléctricos, monitoreo y control local o remoto, incluida la integración con SCADA.
Asesoría de ingeniería
Apoyo en estudio, cálculo, evaluación, selección y optimización de soluciones de ventilación.
Experiencia del fabricante en operaciones mineras

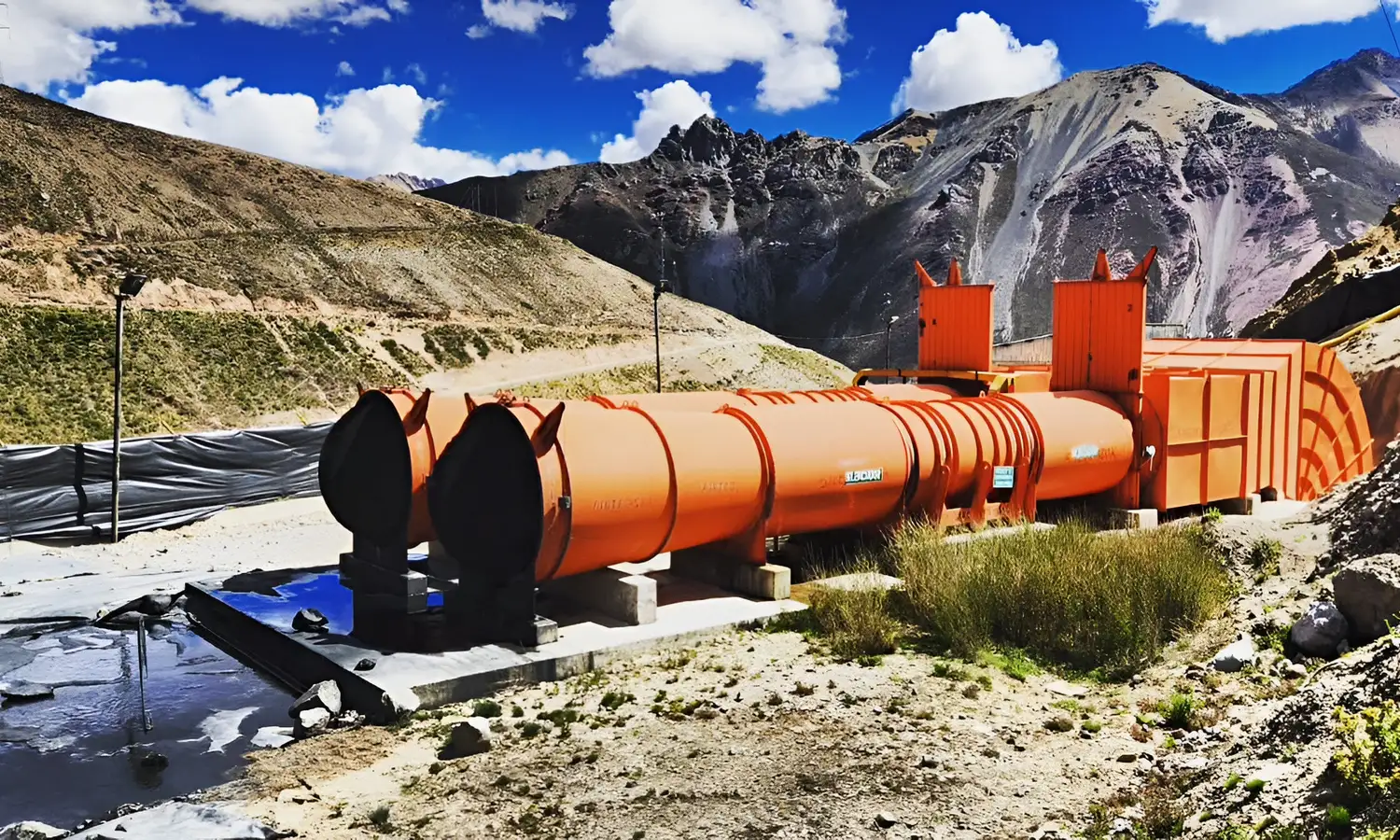

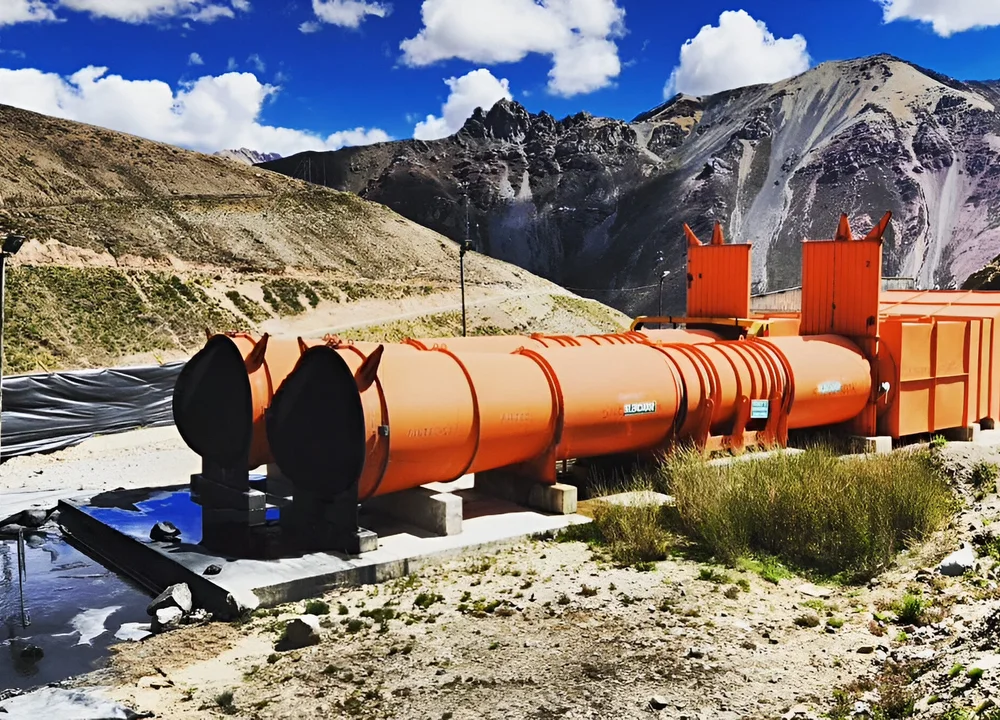

El folleto de Airtec presenta las siguientes referencias de suministro. Corresponden a proyectos del fabricante y muestran configuraciones para condiciones específicas de caudal, presión y altitud.
| Proyecto | Año | Altitud | Configuración publicada |
|---|---|---|---|
| Volcan — Andaychagua, proyecto Salvadora, Perú | 2023 | 4,500 m s. n. m. | Dos unidades de 200,000 CFM; total de 400,000 CFM en paralelo. |
| Alpayana — Casapalca, Perú | 2021 | 4,800 m s. n. m. | Dos unidades de 200,000 CFM; total de 400,000 CFM en paralelo. |
| Minsur — San Rafael, Perú | 2015 | 5,000 m s. n. m. | Dos unidades de 200,000 CFM; total de 400,000 CFM en paralelo. |
| Red Eagle Mining — San Ramón, Colombia | 2017 | 2,500 m s. n. m. | Dos unidades; capacidad indicada de 120,000 CFM. |
| Montana Exploradora — Mina Marlin, Guatemala | 2016 | 2,100 m s. n. m. | Una unidad de 280,000 CFM. |
Selecciona la ventilación adecuada para tu operación
Para revisar tu proyecto, comparte con ÜBergbau los siguientes datos:
- Caudal requerido y presión del sistema.
- Altitud, temperatura y condiciones ambientales.
- Aplicación: ventilación principal, secundaria o auxiliar.
- Dimensiones, longitud y características de ductos o mangas.
- Alimentación eléctrica disponible.
- Restricciones de espacio y ruido.
- Necesidades de monitoreo, control y automatización.
- Condiciones especiales de seguridad del área.
Representación y soporte en México
En ÜBergbau combinamos la ingeniería de Airtec con atención local para el mercado mexicano. Te acompañamos en la revisión de requerimientos y coordinamos con el fabricante la propuesta de equipos, accesorios y servicios.
El alcance de instalación, puesta en marcha, capacitación, refacciones y postventa se establece para cada proyecto.
Solicita a ÜBergbau asesoría y cotización de ventiladores axiales y soluciones Airtec para tu operación minera.
