Soluciones IMIM para carga y transporte subterráneo
En ÜBergbau, representantes de Industrias IMIM en México, ofrecemos equipos y componentes para operaciones de minería subterránea. El portafolio incluye locomotoras eléctricas, carros mineros, palas neumáticas, malacates de arrastre, motores de corriente directa y refacciones.
Te acompañamos en la identificación del equipo y la revisión de su configuración, considerando la infraestructura de la mina, el trabajo requerido y las condiciones de operación.

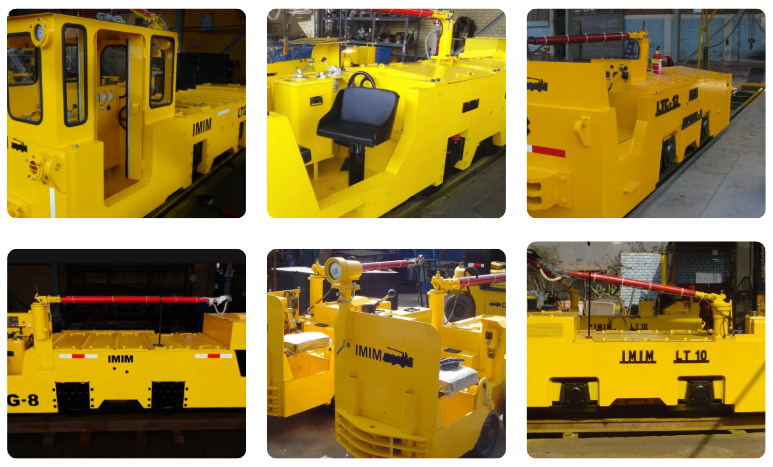

Locomotoras eléctricas para transporte sobre riel

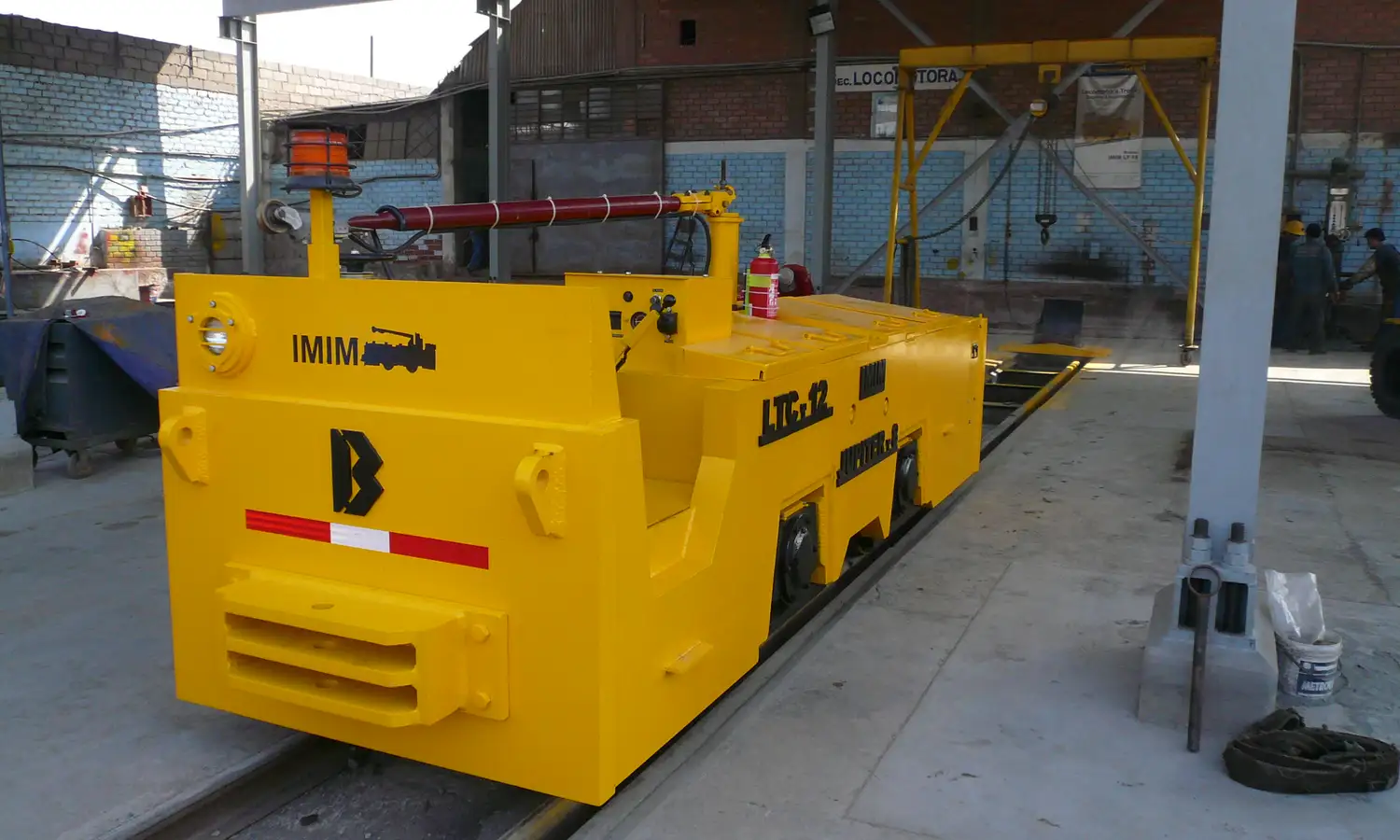

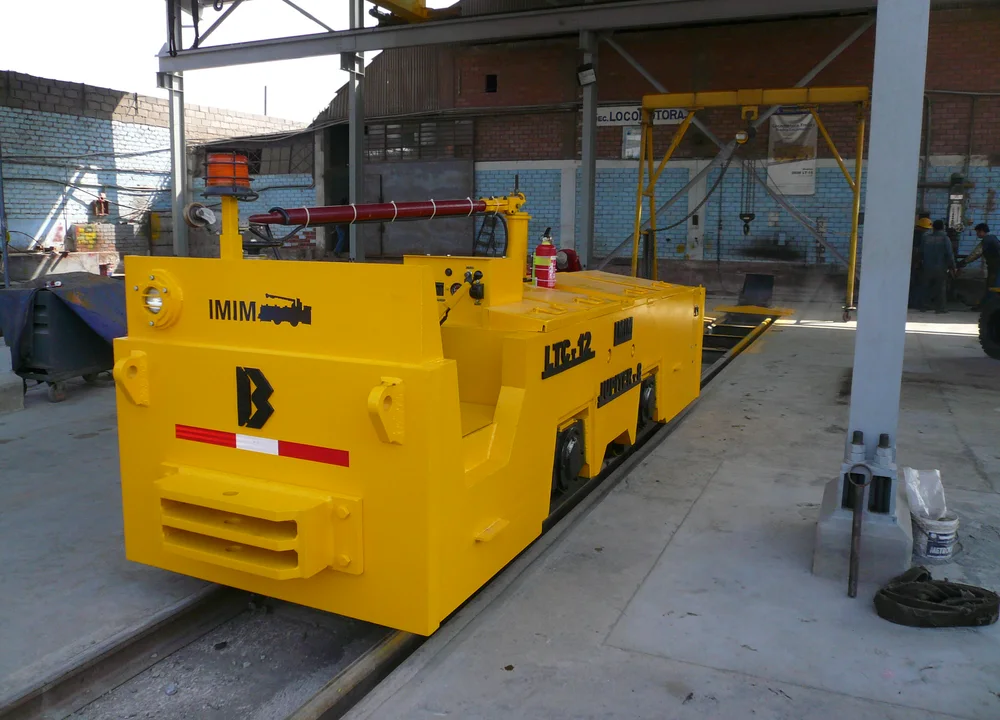

Locomotoras a trolley
Equipos eléctricos alimentados mediante línea de contacto para operaciones con infraestructura trolley. La selección considera el recorrido, la pendiente, la configuración de los carros y el suministro eléctrico.
Modelos del catálogo: LT-2, LT-4, LT-6, LT-8, LT-10, LT-12, LT-15 y LT-18.

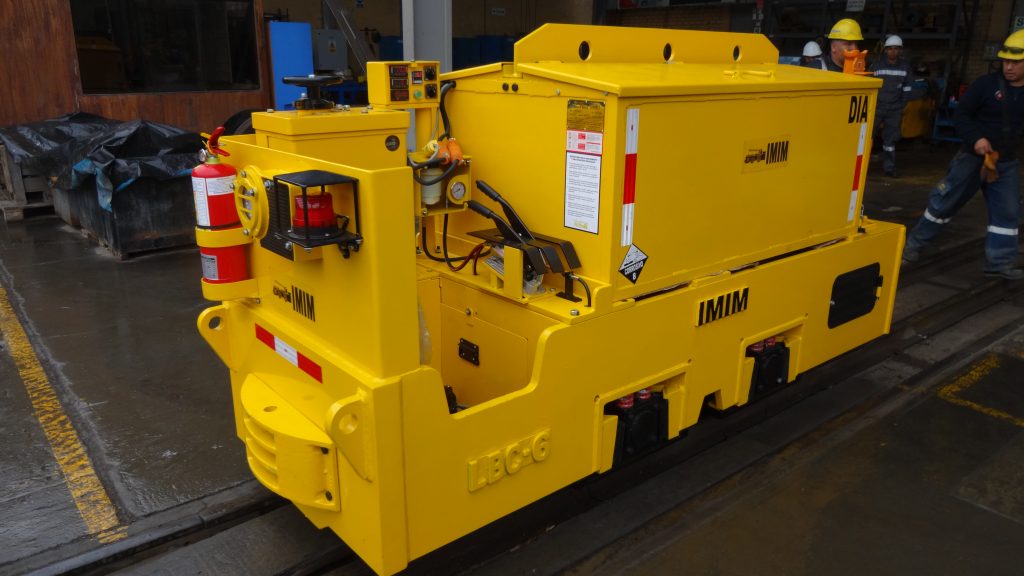

Locomotoras a batería
Alternativas para transporte sobre riel mediante alimentación a batería. Su selección debe considerar el ciclo de trabajo, los recorridos y la infraestructura de carga.
Modelos del catálogo: LB1.5, LB2, LB2.5, LB4, LB5 y LB6.

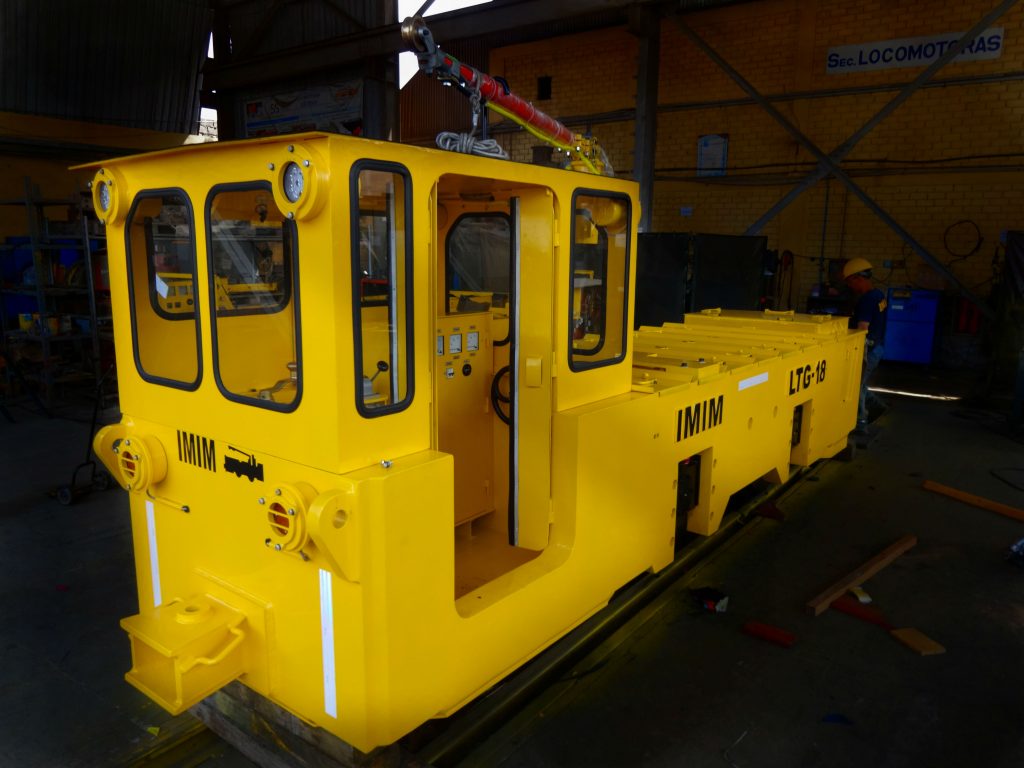

Referencia técnica: locomotora trolley LT-18
| Característica | Especificación publicada |
|---|---|
| Modelo | IMIM LT-18. |
| Peso | 18 toneladas. |
| Potencia de motores | 75 HP cada uno. |
| Alimentación | 250 VDC. |
| Transmisión | Piñón y engrane conducido. |
| Frenos | Neumático, mecánico y eléctrico mediante el control. |
| Opción de montaje de ruedas | Buje de contracción para facilitar ajustes y cambios. |
El peso de la locomotora no equivale a su capacidad de arrastre. Esta se determina según la pendiente, las condiciones de la vía, el tren de carros y los requerimientos de frenado.
Equipos para carga y arrastre de material

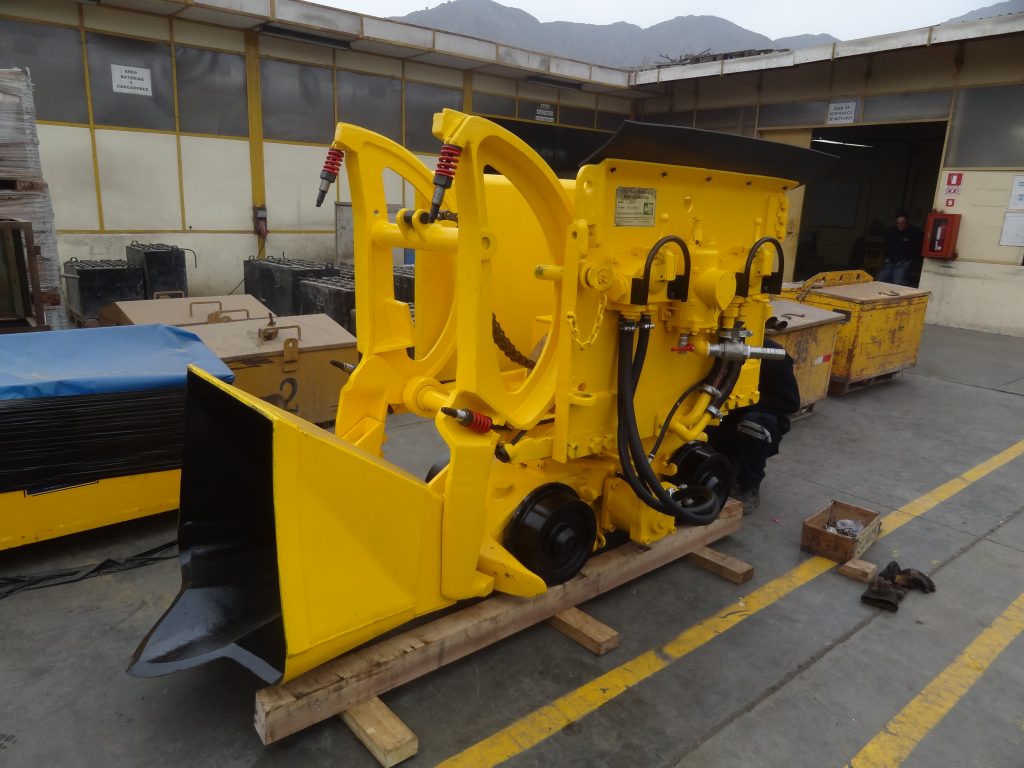

Palas neumáticas
Equipos accionados por aire comprimido para labores de carga. La selección considera las dimensiones de trabajo, el suministro de aire y las condiciones de la operación.
Modelos del catálogo: P57, P36H, P36, P21A, P12, P12AHT y P12AT.
Malacates de arrastre
Equipos conocidos también como winches de arrastre, utilizados con rastras para desplazar material. Su configuración se define según el recorrido y las necesidades de la aplicación.
Potencias publicadas: 15, 20, 25 y 30 HP.

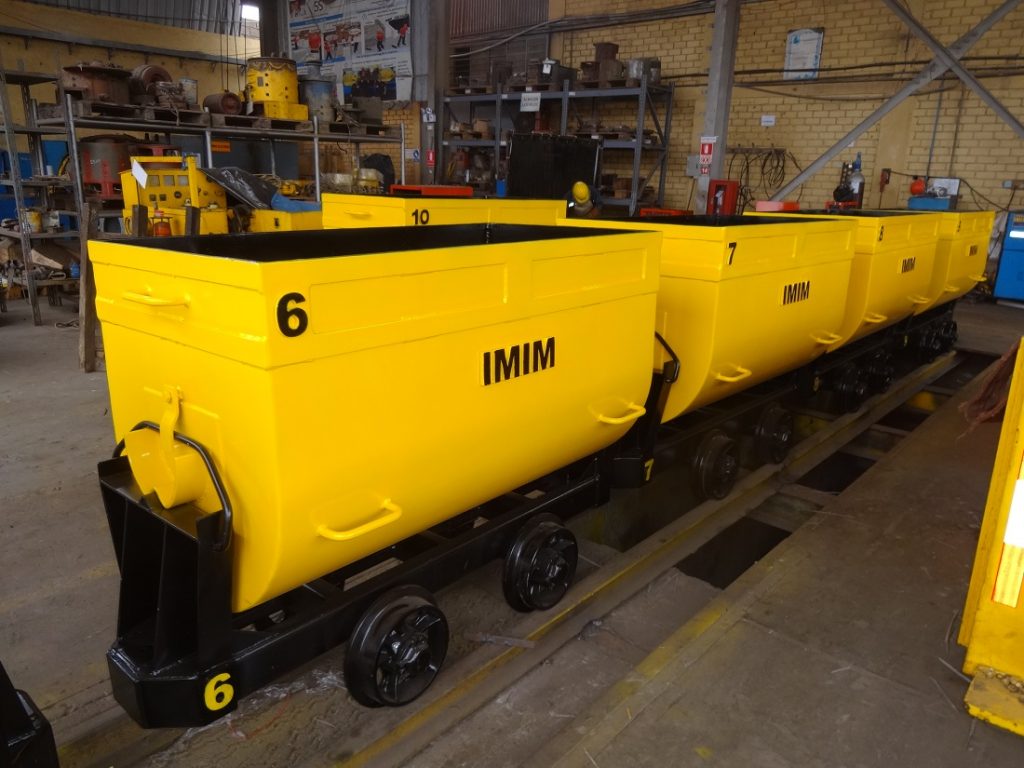

Carros mineros
Carros para transporte sobre riel, con alternativas de fabricación según las especificaciones de cada unidad minera.
Modelos del catálogo: U-30, U-35, V-24, V-40, G-60, G-80, G-120, G-140, G-160 y G-180.
Referencias técnicas de carga y arrastre
| Equipo | Característica | Dato publicado |
|---|---|---|
| Pala neumática P57 | Potencia de motores | 13.5 HP para marcha y 25 HP para cucharón. |
| Presión de aire | 70–100 psi. | |
| Consumo máximo de aire | 300 CFM. | |
| Malacate WA30E2 | Potencia | 30 HP. |
| Número de tambores | 2. | |
| Velocidad de enrollamiento | 60 m/min. | |
| Capacidad de cable | 151 m con cable de 1/2 pulgada o 97 m con cable de 5/8 de pulgada. | |
| Carro minero U-35 | Volumen de carga | 0.99 m³, equivalente aproximadamente a 35 pies³. |
| Peso del carro | 620 kg. | |
| Ancho de vía | 500–600 mm, según configuración. | |
| Distancia entre ejes | 651 mm. |
Los datos corresponden a los modelos indicados y no se aplican a toda la línea. IMIM señala que las dimensiones y pesos de los carros son referenciales y pueden ajustarse a las especificaciones de la unidad minera.
Motores de corriente directa
Motores DC de potencia
El catálogo incluye motores de corriente directa de 21, 25, 45 y 75 HP. La selección requiere validar tensión, velocidad, montaje y compatibilidad con el sistema de accionamiento.

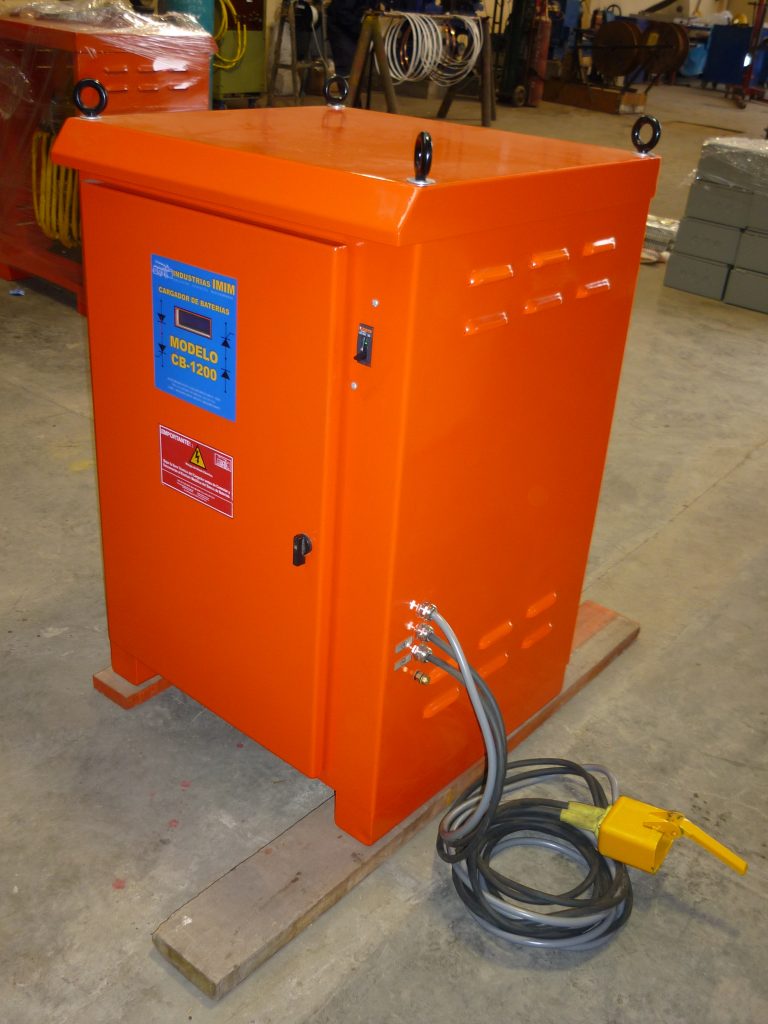

Carga de baterías
La línea de refacciones para locomotoras a batería incluye el cargador CB 1200. Su compatibilidad eléctrica y configuración se confirman con los datos del banco de baterías y de la instalación.

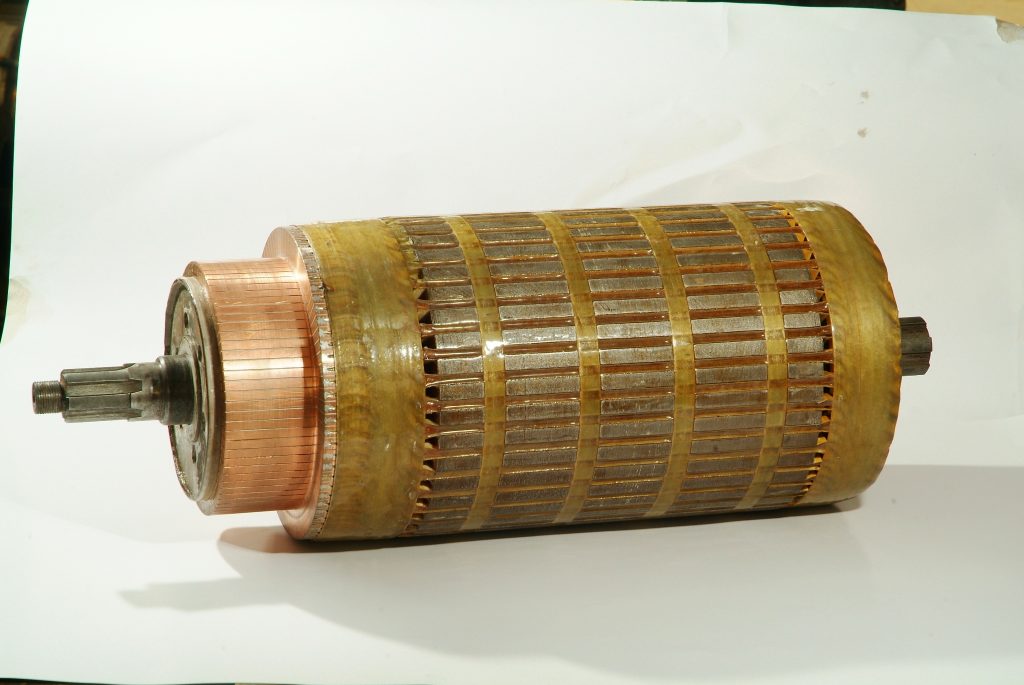

Referencia técnica: motor de 45 HP
| Característica | Especificación publicada |
|---|---|
| Potencia | 45 HP. |
| Velocidad | 700 rpm. |
| Voltaje | 250 VDC. |
Refacciones para locomotoras
Contamos con acceso al portafolio de componentes IMIM para locomotoras trolley y a batería. La identificación de la pieza se realiza mediante el modelo del equipo, fotografías, dimensiones y referencias disponibles.
Locomotoras trolley
Componentes de captación de corriente, conexión y seccionamiento para sistemas trolley, sujetos a validación de compatibilidad.
Componentes eléctricos
Opciones para mantenimiento y reemplazo de elementos del sistema eléctrico, conforme al requerimiento de cada equipo.
| Línea | Componentes del catálogo |
|---|---|

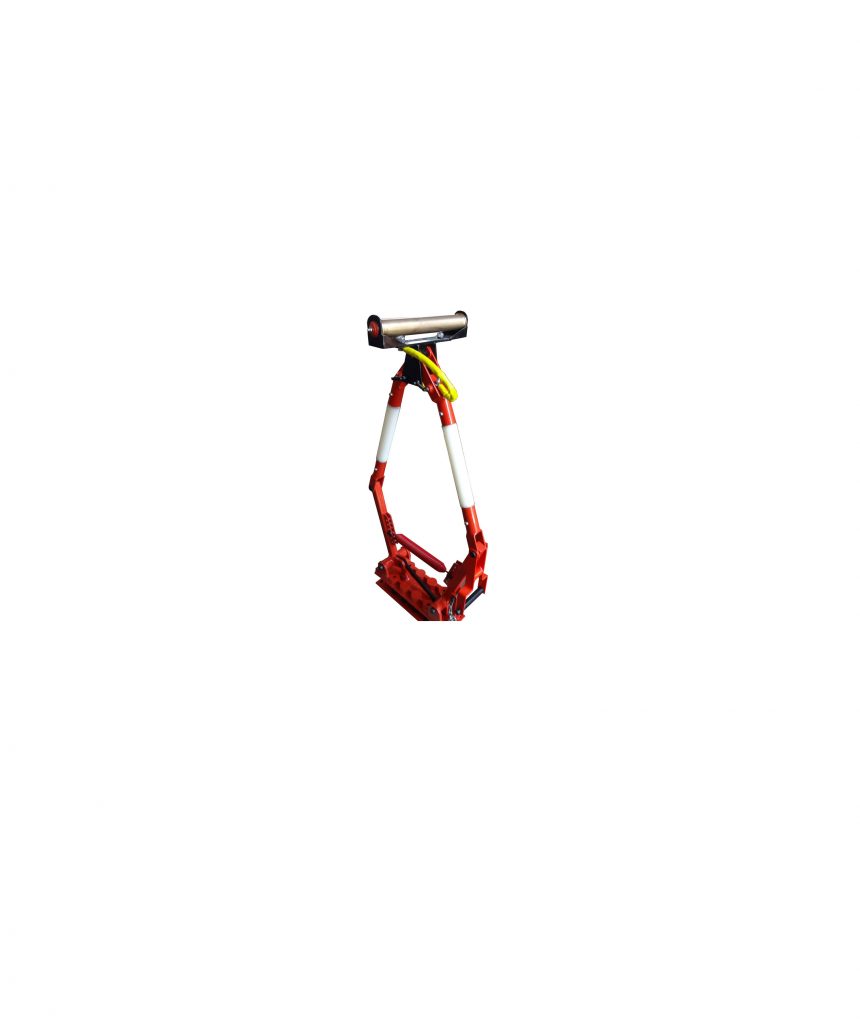

| Captación de corriente trolley | Pantógrafos con rodillo o rondana de bronce; conjuntos Harp Trolley con rondana o zapatilla. |
| Conexión y montaje trolley | Base H3, grapas con terminal, rondanas y empalmes para conductor trolley. |

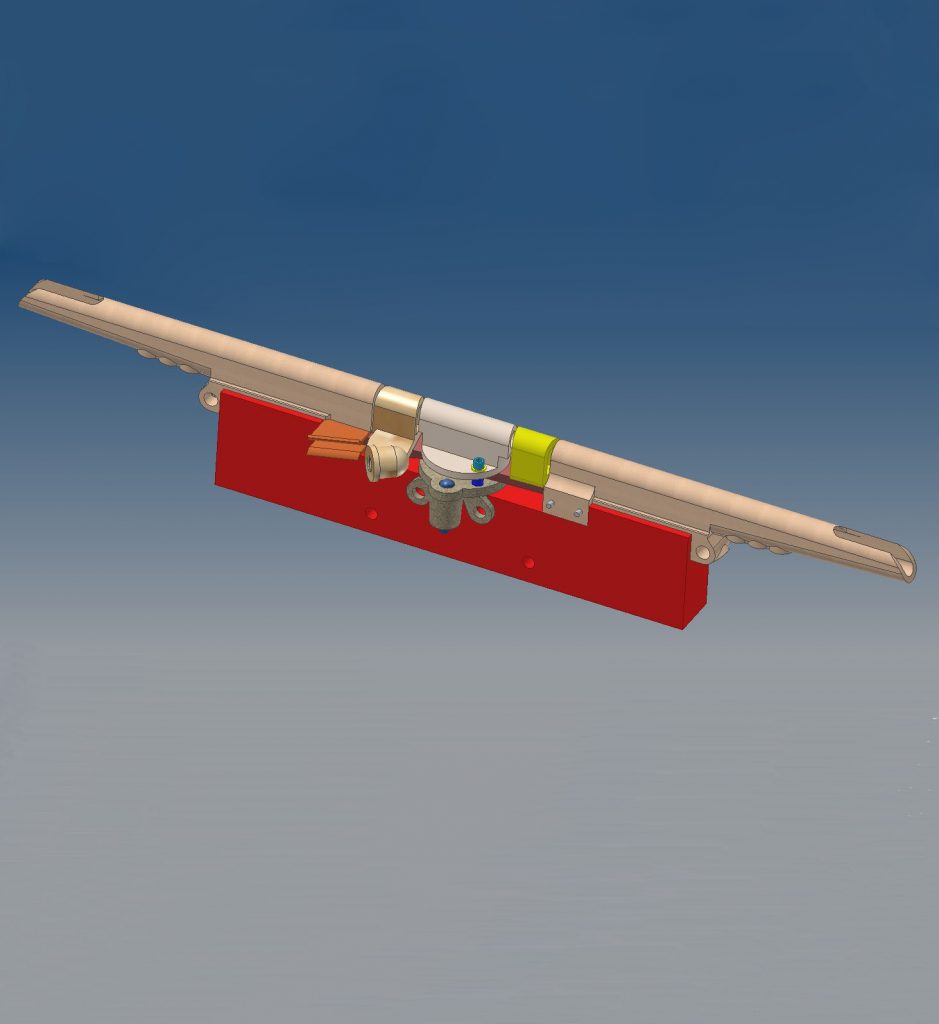

| Seccionamiento | Seccionadores M3 y T3. |
| Señalización | Timbre de pique. |
| Locomotoras a batería | Conectores, enchufes eléctricos y cargador de baterías CB 1200. |
Selección de equipos para tu mina
Para revisar una solución de carga o transporte, comparte las características de tu operación y de la infraestructura existente.
- Tipo de material y producción requerida.
- Ancho de vía, pendientes, curvas y distancias de recorrido.
- Dimensiones disponibles en galerías y zonas de trabajo.
- Configuración, volumen y peso de los carros.
- Suministro eléctrico o infraestructura de carga de baterías.
- Presión y caudal de aire disponibles para equipos neumáticos.
- Modelo y datos de placa del equipo que se desea reemplazar o mantener.
Representación y acompañamiento en México
Como representantes de Industrias IMIM en México, en ÜBergbau te acompañamos en la selección de equipos y refacciones, la revisión de requerimientos y la coordinación técnica con el fabricante.
La configuración final, compatibilidad, accesorios, garantía y condiciones de entrega se establecen en cada propuesta.
Contacta a ÜBergbau y solicita una solución IMIM para carga, arrastre y transporte en tu operación subterránea.
