El sostenimiento de contrapozos Robbins y tiros mineros requiere equipos capaces de trabajar en espacios de difícil acceso. En ÜBergbau ofrecemos soluciones de inspección remota y zarpeo mecanizado que permiten evaluar las paredes y aplicar concreto lanzado desde una posición de operación exterior, reduciendo la necesidad de ingreso del personal al contrapozo durante estas tareas.
La integración de cámaras, un cabezal de lanzado controlado a distancia y herramientas de medición facilita el seguimiento del trabajo y aporta información para verificar el revestimiento conforme a los requerimientos del proyecto.

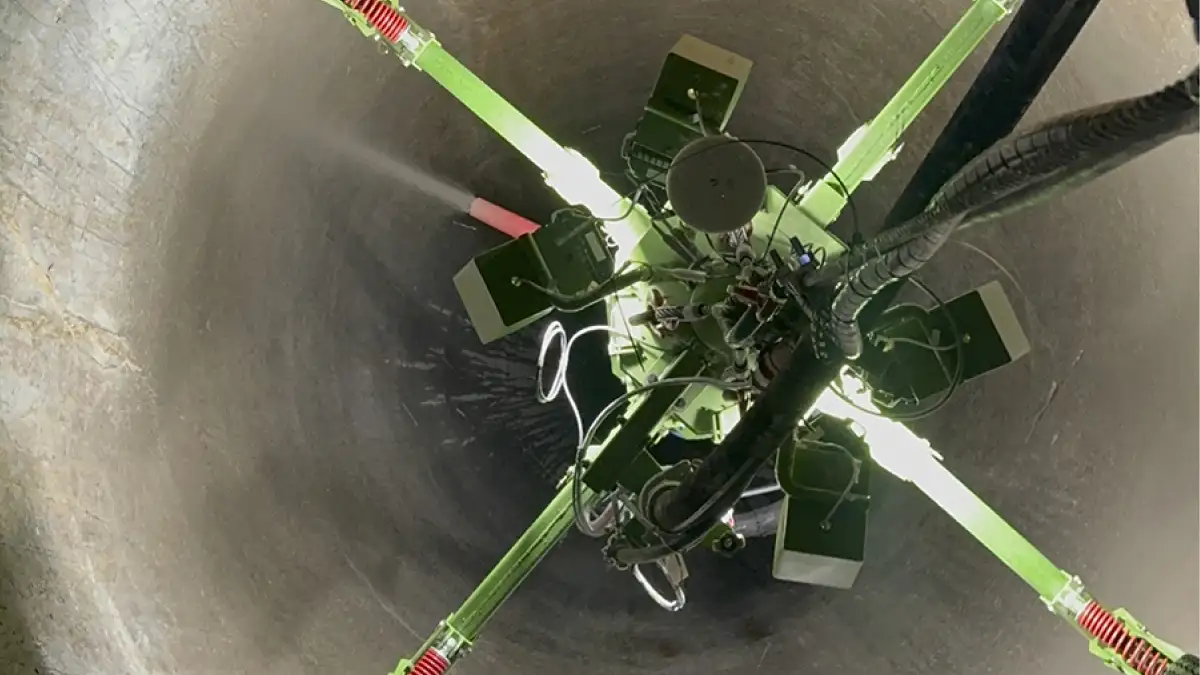

Zarpeo mecanizado en acción
El sistema permite dirigir la aplicación de concreto sobre las paredes del contrapozo mediante un cabezal operado a distancia. La supervisión por video ayuda al operador a observar el área de trabajo y dar seguimiento a la cobertura durante el lanzado.

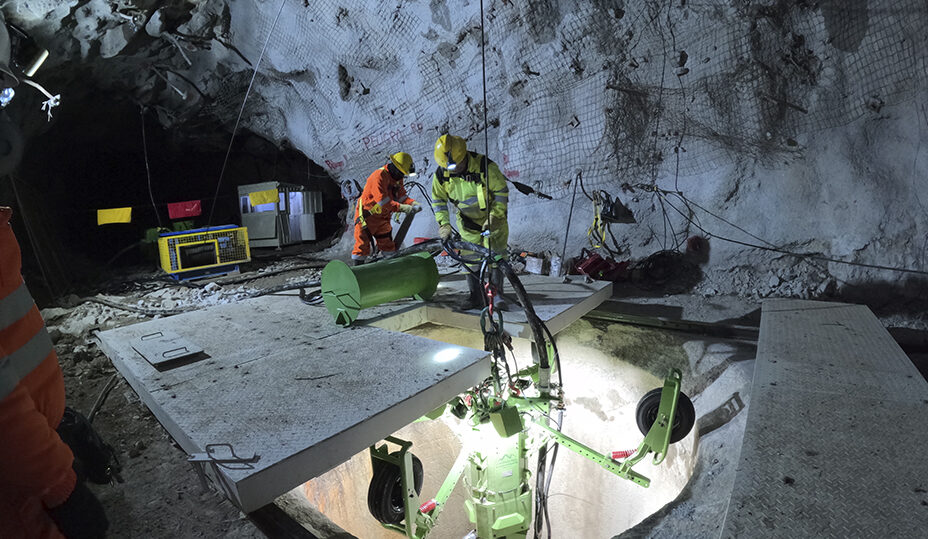

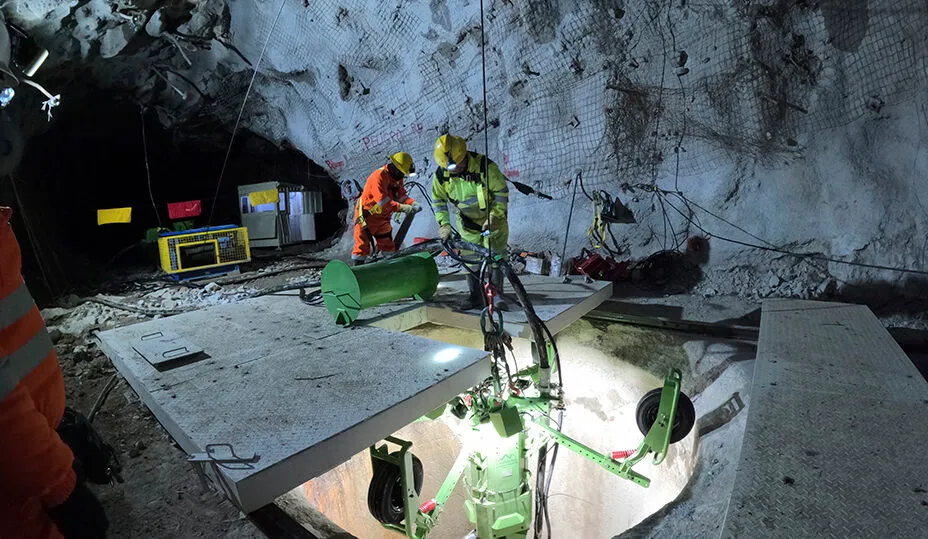

Inspección remota antes de intervenir
La inspección visual permite documentar las condiciones visibles del contrapozo y reconocer sectores que requieren una evaluación más detallada. Esta información apoya la planeación de los trabajos y la revisión posterior del revestimiento.
- Cabezal con cuatro cámaras Full HD: permite observar el entorno del equipo desde diferentes ángulos.
- Cobertura visual de 360°: facilita la revisión de las paredes durante el recorrido de inspección.
- Rango de diámetros de 1.80 a 8 metros: sujeto a la configuración del equipo y las condiciones de acceso del proyecto.
- Revisión de condiciones visibles: ayuda a identificar grietas, filtraciones, desprendimientos y deterioro del revestimiento.
- Configuración según profundidad: el alcance del sistema de descenso y transmisión se define para cada aplicación.

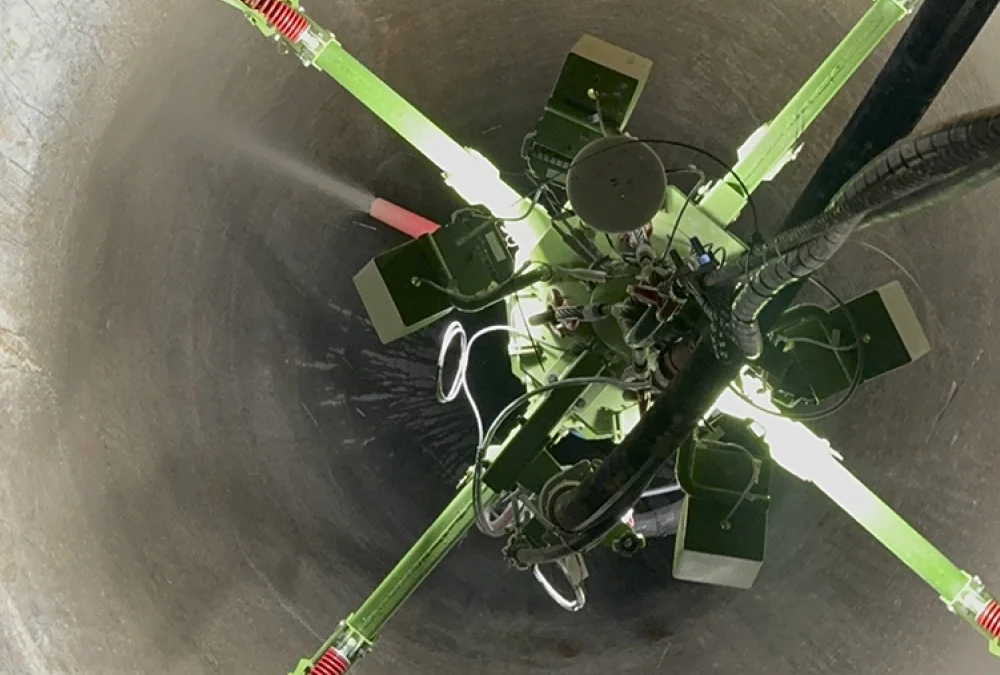

Aplicación mecanizada de concreto lanzado

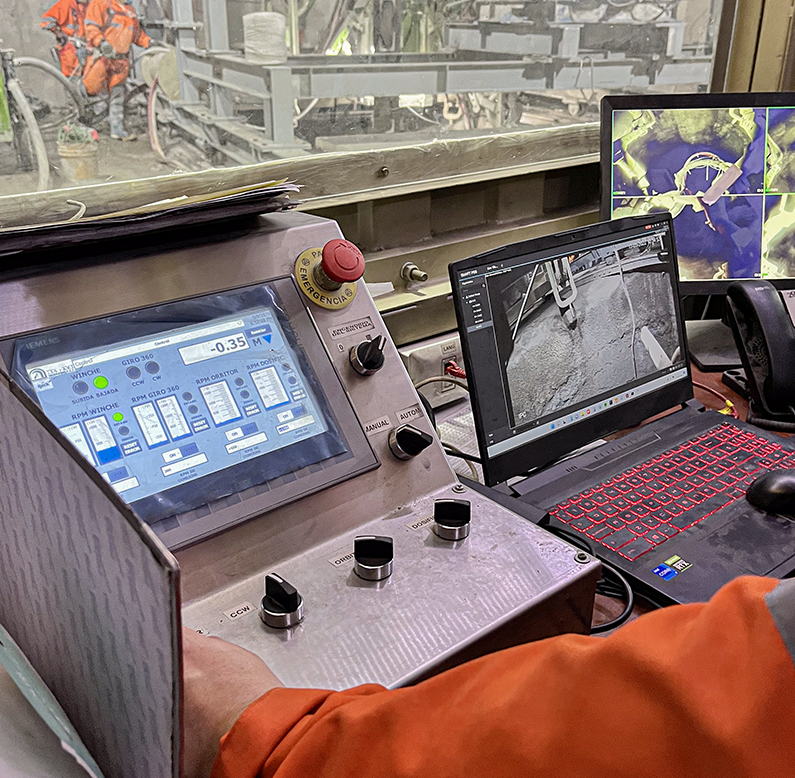

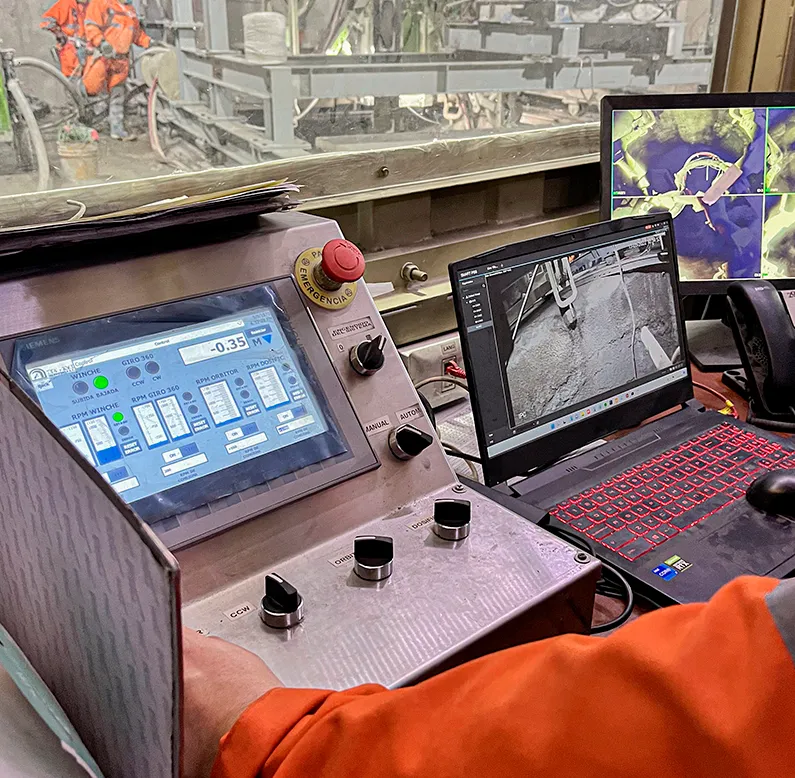

El sistema de zarpeo mecanizado Minevo permite realizar el revestimiento mediante un cabezal controlado a distancia. Su movimiento y orientación facilitan la aplicación alrededor de la sección del contrapozo, con supervisión del operador desde una consola exterior.
- Direccionamiento de 360°: permite orientar el lanzado alrededor de las paredes del contrapozo.
- Movimiento circular de la boquilla: facilita la distribución del concreto sobre la superficie de trabajo.
- Supervisión por video en vivo: permite observar la aplicación y apoyar los ajustes durante la intervención.
- Operación a distancia: reduce la exposición directa del personal en el área de lanzado.
Escaneo láser para verificar el revestimiento
El escaneo láser previo y posterior al zarpeo permite comparar la geometría de la superficie y estimar la distribución del espesor aplicado. Los resultados pueden presentarse mediante mapas de diferencias o mapas de calor para identificar sectores que requieren revisión o aplicación adicional.
Esta información apoya el control de calidad y la documentación del trabajo. Su interpretación debe considerar la precisión del sistema de medición y los criterios de aceptación definidos para el proyecto.
Aplicaciones en minería subterránea
- Contrapozos Robbins: inspección y revestimiento de excavaciones desarrolladas mediante raise boring.
- Tiros de ventilación: intervención de paredes conforme al diseño de sostenimiento y las condiciones de acceso.
- Rehabilitación de revestimientos: identificación de deterioro visible y aplicación de concreto en sectores definidos por la evaluación técnica.
- Seguimiento de intervenciones: comparación de condiciones antes y después del trabajo mediante registros visuales y mediciones.
Una solución adaptada a tu proyecto
La selección del sistema depende del diámetro, la profundidad, la inclinación, las condiciones de las paredes y la infraestructura disponible para el suministro de concreto. Definir estos parámetros desde el inicio permite establecer el alcance de inspección, la configuración del equipo y el método de verificación del revestimiento.
En ÜBergbau te acompañamos en la evaluación de tu aplicación y la definición de una solución de zarpeo mecanizado acorde con las necesidades de tu operación en México.
Contáctanos y comparte las características de tu contrapozo para evaluar la configuración adecuada.
