Soluciones para los sistemas críticos
En ÜBergbau ofrecemos soluciones Hofmann Engineering para el mantenimiento y reemplazo de componentes de palas eléctricas de cable. El portafolio incluye transmisiones, engranes, tambores, coronas de giro, componentes de rodado y conjuntos estructurales para equipos Caterpillar, Bucyrus, Marion y Komatsu P&H.
Disponemos de alternativas de fabricación nueva, reconstrucción e intercambio según el componente. Cada propuesta se define considerando la configuración de la máquina, las condiciones de servicio y el alcance técnico requerido.
Transmisiones para izaje, giro, empuje y traslación
Las transmisiones planetarias pueden incorporar mejoras de materiales, tratamientos térmicos y geometría de engranes. El portafolio contempla conjuntos nuevos, reconstruidos o bajo modalidad de intercambio, sujetos a evaluación y disponibilidad.
Giro — Swing
Transmisiones y conjuntos de ejes para el movimiento de giro de la pala. Existen opciones de mejora mediante piñones con tratamiento HofCarb, conforme a la aplicación.
Traslación — Propel
Transmisiones, ejes y conjuntos para el desplazamiento de la pala. Las mejoras pueden incluir endurecimiento por inducción de estrías para incrementar la resistencia al desgaste y a la fatiga.

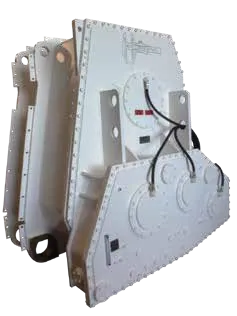

Izaje — Hoist
Soluciones para transmisiones, tambores y engranes de izaje. El portafolio incluye opciones de acoplamiento de entrada mediante arreglo de eje cardán.

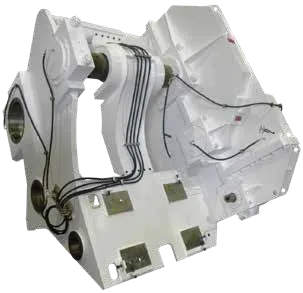

Empuje — Crowd
Conjuntos, tambores y engranes para el sistema de empuje del brazo. Se contemplan configuraciones de tambor con rodamientos o bujes ToughMet, según el diseño seleccionado.
Plataformas de referencia
| Familia de equipos | Modelos indicados en el portafolio |
|---|---|
| Caterpillar / Bucyrus | 495, 495B, 495HR, 495HD, 495HF y 7495. |
| Komatsu / P&H | 2800XPB, 2800XPC, 4100, 4100A, 4100C, 4100XPB y 4100XPC. |
| Marion | Componentes de reemplazo y conjuntos de giro sujetos a identificación del modelo y evaluación técnica. |
La cobertura varía según el componente. La compatibilidad se confirma mediante el modelo, número de serie, número de parte y dimensiones de instalación.
Características de las transmisiones mejoradas
| Característica | Alcance técnico |
|---|---|
| Materiales y tratamientos | Opciones de materiales mejorados y tratamiento HofCarb para componentes cementados. |
| Engranes planetarios | Rectificado de forma con calidad mínima AGMA 12 para los conjuntos descritos en el portafolio. |
| Coronas internas | Dentado de precisión con calidad mínima AGMA 10 en las transmisiones mejoradas indicadas. |
| Inspección | Verificación de engranes conforme a criterios AGMA o ISO, según el alcance aplicable. |
| Pruebas | Pruebas de funcionamiento antes del despacho. |
| Transporte | Bastidores y dispositivos de protección contra brinelado para los conjuntos que los contemplan. |
Coronas de giro y diseños de unión mejorados

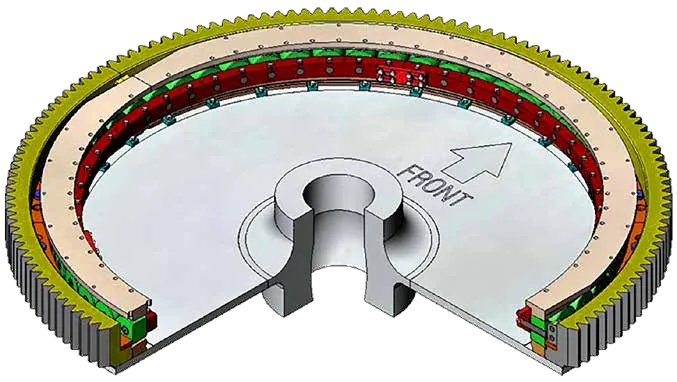

Unión atornillada para coronas de giro
Diseño desarrollado para abordar el agrietamiento de dientes en la zona de unión de coronas partidas de palas Komatsu P&H. Integra pernos ajustados, tuercas Hofnuts, superficies de unión cónicas y elementos de retención.
El conjunto contempla un riel de empuje reemplazable para facilitar intervenciones de mantenimiento.

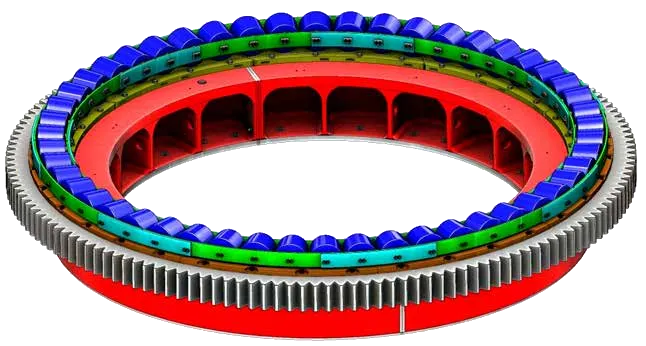

Corona de giro para palas 7495
Corona de acero aleado forjado y laminado en anillo, con temple y revenido. El diseño incorpora pulido de raíces y granallado para favorecer el comportamiento a fatiga del engrane.
Se contemplan mejoras en el soporte segmentado y opciones de fijación mecánica de la corona, según la configuración.
Tambores y engranes para cable
Tambores para cable
Fabricación en acero aleado forjado, con endurecimiento por inducción del contorno completo de las ranuras. Se ofrecen alternativas nuevas, recuperadas o por intercambio, según el conjunto.
Recuperación de tambores
Evaluación de tambores existentes para definir posibilidades de recuperación y reemplazo conforme a su condición y a los requerimientos de operación.
Engranes de tambor
Engranes de acero aleado forjado, con opciones de endurecimiento por inducción y dientes rectificados de precisión o mecanizados después del endurecimiento.
Componentes de giro y tren de rodado
Piñones de giro
Opciones de mejora con acero 18CrNiMo7-6, cementación y dureza publicada de 60 a 62 HRC. El portafolio contempla rectificado de precisión con calidad mínima AGMA 12.
Coronas y conjuntos de ejes
Coronas de giro en diseños de una o dos piezas para palas P&H, Bucyrus y Marion. Se contemplan rieles de empuje reemplazables y mejoras en los conjuntos de ejes.
Rodillos de carga y ruedas guía
Componentes de acero aleado forjado, con tratamientos de temple, revenido y endurecimiento superficial según la posición. Incluye alternativas para rodillos de carga y ruedas guía delanteras y traseras.
Zapatas de oruga
Alternativas en acero al manganeso y acero aleado tratado térmicamente. Según el diseño, pueden incorporar endurecimiento por inducción en alojamientos de pasadores y superficies de contacto.
Ruedas motrices
Componentes nuevos y opciones de recuperación de estrías y elementos de arrastre. Se contemplan pasos sobredimensionados para determinadas condiciones de elongación de las cadenas, sujetos a evaluación técnica.
Piñones y cremalleras de empuje
Cremalleras de acero aleado forjado con perfil de diente mecanizado. También se contemplan alternativas fundidas, según el requerimiento del equipo y la configuración de reemplazo.
Estructuras, poleas y accesorios
Plumas, cucharones y brazos
Fabricación nueva y reconstrucción total o parcial de conjuntos estructurales. Las reparaciones pueden incluir inspección mediante ensayos no destructivos, maquinado en sitio, soldadura y reemplazo de pasadores, bujes y enlaces.
Poleas para cable
Poleas de acero forjado y opciones de reparación o reperfilado. Las ranuras pueden incorporar endurecimiento por inducción de contorno completo, conforme a la especificación.
Conjuntos padlock
Alternativas nuevas o reparadas para conjuntos de conexión del cucharón. Los trabajos de soldadura y alivio térmico de esfuerzos se definen conforme al alcance de reparación.
Mejoras de ingeniería para componentes críticos
Además del reemplazo de piezas, el portafolio contempla mejoras de materiales, tratamientos térmicos y geometría orientadas a atender mecanismos de desgaste y fatiga.
Ejes y piñones mejorados
Opciones con temple y revenido del eje, endurecimiento por inducción de dientes y estrías, y granallado de zonas sometidas a esfuerzo. El suministro puede incluir cartucho de rodamientos ensamblado, según el componente.
Evaluación del diseño
El análisis de ingeniería permite revisar la distribución de esfuerzos y las alternativas de mejora. Los resultados y beneficios esperados deben validarse para el diseño, las cargas y las condiciones de operación de cada aplicación.
Fabricación, reconstrucción y soporte
| Solución | Alcance |
|---|---|
| Fabricación nueva | Componentes y conjuntos conforme a los requerimientos técnicos del proyecto. |
| Reconstrucción | Intervenciones totales o parciales, definidas después de evaluar la condición del componente. |
| Intercambio | Opciones disponibles para determinados conjuntos, con condiciones de devolución y aceptación por confirmar. |
| Inspección | Evaluación dimensional, inspección de engranes y ensayos no destructivos según el alcance. |
| Mejoras de ingeniería | Revisión de materiales, tratamientos térmicos, superficies y geometrías. |
| Intervenciones en sitio | Opciones de maquinado y reparación por soldadura para aplicaciones contempladas en el portafolio. |
Solicita una propuesta para tu pala
Comparte con ÜBergbau la marca, modelo y número de serie de tu equipo, junto con el número de parte, fotografías y antecedentes del componente. Te ayudamos a revisar las alternativas de fabricación, reconstrucción o reemplazo.
La compatibilidad, los materiales, las pruebas, la garantía y los plazos de entrega se confirman en cada cotización. Las especificaciones y opciones descritas se validan para el componente y la aplicación seleccionados.
Contacta a ÜBergbau y encuentra una solución para los sistemas de transmisión, giro y rodado de tu pala eléctrica de cable.
