Soluciones de frenado y transmisión para equipos mineros
En ÜBergbau, distribuidor autorizado de WPT Power, ofrecemos frenos, embragues y kits de sensores para equipos pesados de movimiento de tierra, incluidas palas de cable y dragalinas.
La línea incorpora unidades para operación neumática, diferentes capacidades de torque y configuraciones de montaje. Te acompañamos en la selección de la solución de acuerdo con el equipo, la aplicación y los factores de servicio correspondientes.

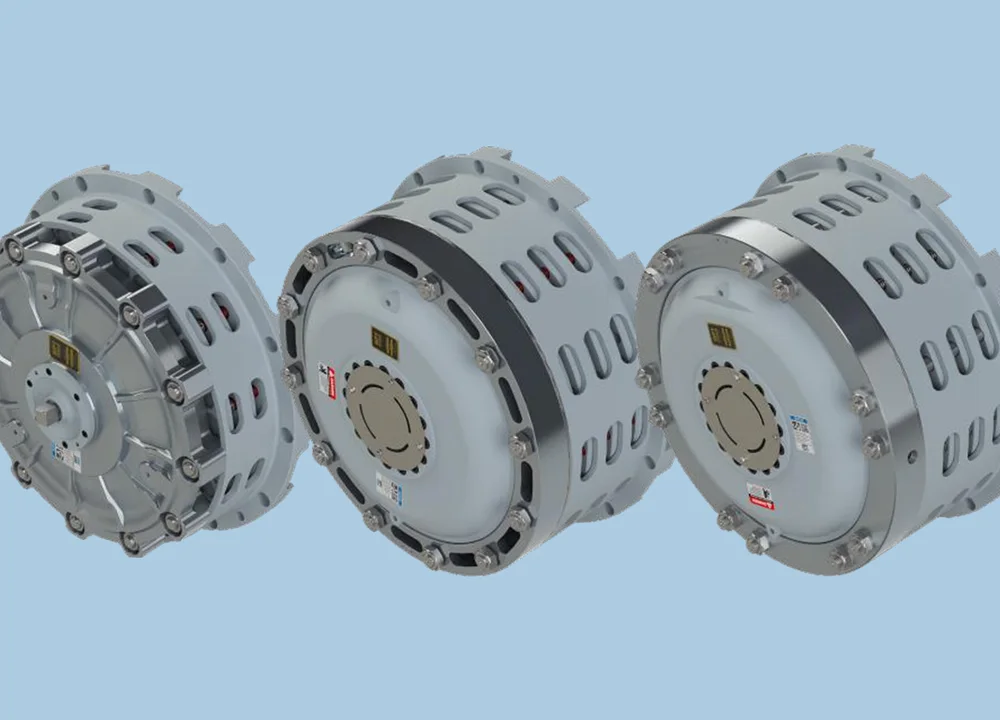

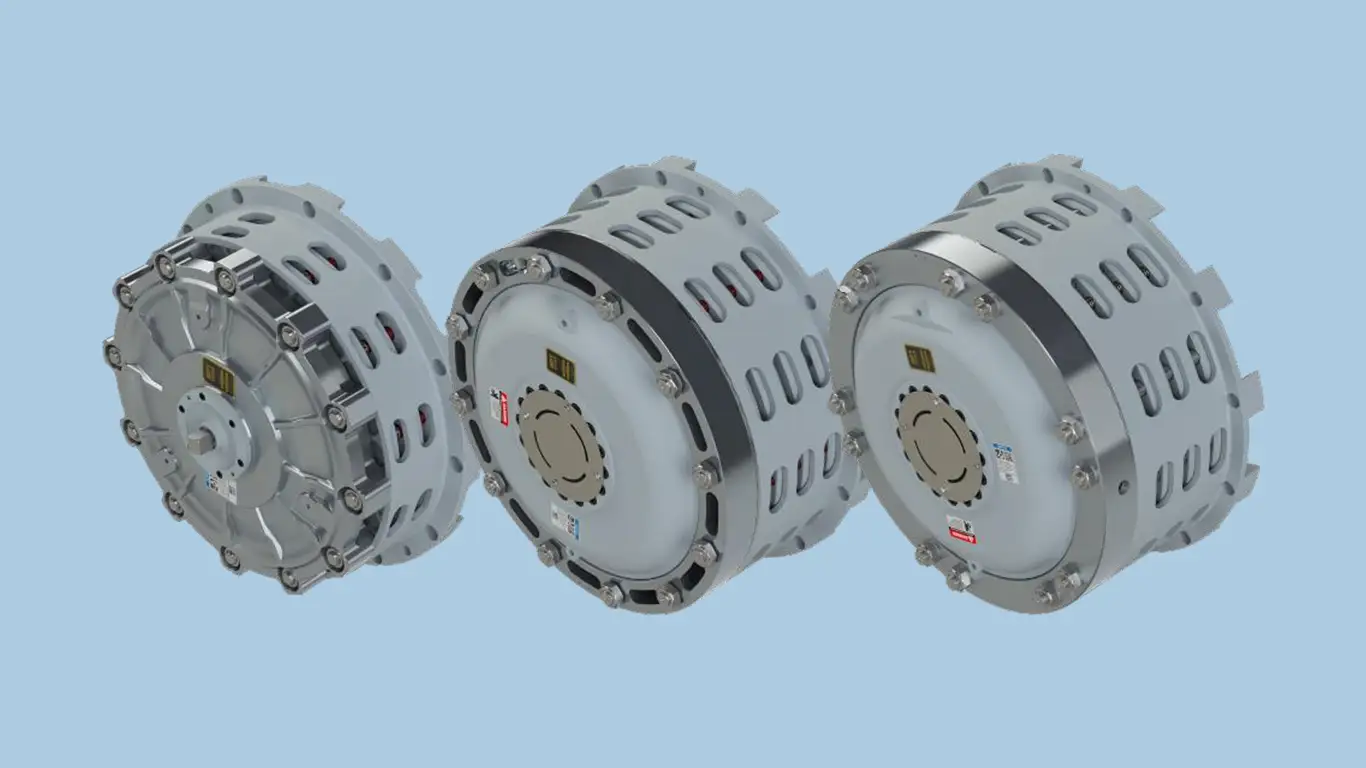

Frenos y embragues para minería

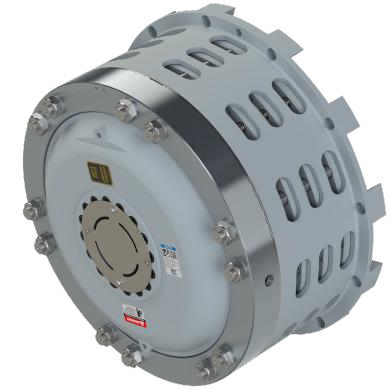

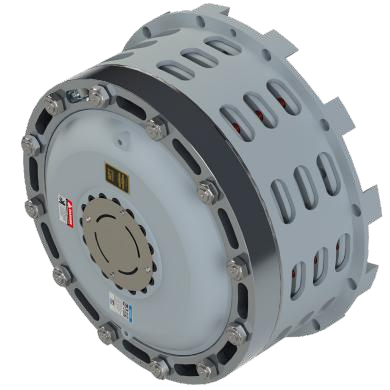

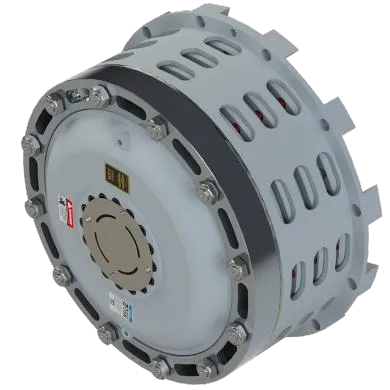

Frenos para minería

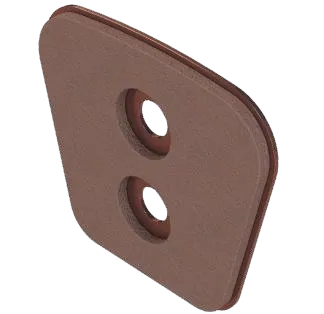

Unidades diseñadas para disipar cargas térmicas elevadas, con revestimientos de fricción metálicos Premium y opciones de cubos para distintas aplicaciones.
Opciones de montaje
Configuraciones para montaje vertical y horizontal. La selección contempla las dimensiones de instalación, el torque requerido y la compatibilidad con la unidad existente.

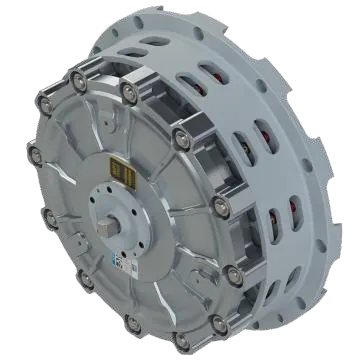

Embragues para minería
Opciones de 13 y 17 pulgadas. La selección se realiza conforme a los requerimientos de la aplicación y con apoyo de ingeniería para definir los factores de servicio.
Características principales
| Característica | Descripción |
|---|---|
| Aplicaciones | Palas de cable y dragalinas. |
| Accionamiento de frenos | Aplicación por resorte y liberación neumática, según la configuración seleccionada. |
| Material de fricción | Revestimientos metálicos Premium. |
| Instalación | Opciones de montaje vertical y horizontal. |
| Reemplazo de unidades | Alternativas intercambiables con unidades existentes, previa validación del modelo y las dimensiones. |
| Monitoreo | Opciones de interruptores de temperatura, liberación y desgaste. |
| Embragues | Tamaños publicados de 13 y 17 pulgadas. |

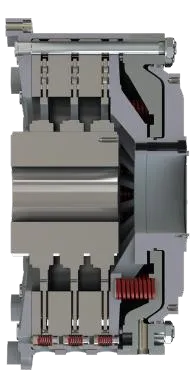

Dimensiones de frenos estándar
La tabla presenta las dimensiones en milímetros. Las letras A, B, D, E y J corresponden a las referencias dimensionales del fabricante. El círculo B indica el diámetro del círculo de perforaciones.
Para validar el montaje, solicita el plano correspondiente al modelo y la configuración de tu equipo.
| Modelo | A (mm) | Círculo B (mm) | Diámetro de perforación (mm) | Cantidad | D (mm) | E (mm) | J: entrada de aire NPT |
|---|---|---|---|---|---|---|---|
| PE-113 | 479.35 | 447.7 | 16.7 | 8 | 422.4 | 166.6 | 1/2 |
| PE-117 | 609.47 | 571.5 | 16.7 | 12 | 533.4 | 218.4 | 1/2 |
| PE-217 | 609.47 | 571.5 | 16.7 | 12 | 533.4 | 280.7 | 1/2 |
| PE-121 | 717.42 | 679.5 | 19.8 | 12 | 635.0 | 231.1 | 3/4 |
| PE-221 | 717.42 | 679.5 | 19.8 | 12 | 635.0 | 286.3 | 3/4 |
| PE-321 | 717.42 | 679.5 | 19.8 | 12 | 635.0 | 342.1 | 3/4 |
| PE-225 | 825.37 | 787.4 | 19.8 | 12 | 755.7 | 358.9 | 3/4 |
| PE-325 | 825.37 | 787.4 | 19.8 | 12 | 755.7 | 430.8 | 3/4 |
| PE-130 | 990.47 | 939.8 | 23.0 | 12 | 901.7 | 382.5 | 3/4 |
Tolerancia publicada para A: +0.08 / −0.00 mm. Las dimensiones corresponden al folleto y deben validarse con el plano de fabricación aplicable.
Dimensiones de frenos Paired Stud
| Modelo | A (mm) | Círculo B (mm) | Diámetro de perforación (mm) | Cantidad | D (mm) | E (mm) | J: entrada de aire NPT |
|---|---|---|---|---|---|---|---|
| PE-121 | 717.42 | 679.5 | 19.8 | 12 | 635.0 | 247.6 | 3/4 |
| PE-221 | 717.42 | 679.5 | 19.8 | 12 | 635.0 | 314.3 | 3/4 |
| PE-225 | 825.37 | 787.4* | 19.8 | 12 | 755.7 | 352.4 | 3/4 |
| PE-325 | 825.37 | 787.4* | 19.8 | 12 | 755.7 | 454.0 | 3/4 |
*El folleto presenta una discrepancia entre pulgadas y milímetros para el círculo B de los modelos PE-225 y PE-325 Paired Stud. Aquí se muestra el valor métrico publicado; confirma esta dimensión con ingeniería antes de seleccionar el montaje.
Torque, peso e inercia de los frenos
Valores de torque estático publicados a 60 psi, equivalentes aproximadamente a 4.1 bar.

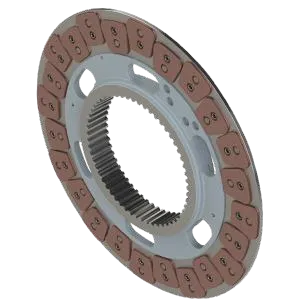

| Modelo | Torque estático (N·m) | Peso sin cubo (kg) | Peso de placa de arrastre (kg) | Inercia de placa de arrastre (kg·m²) | Área de revestimiento (cm²) |
|---|---|---|---|---|---|
| PE-113 | 2,450 | 82 | 7 | 0.11 | 580 |
| PE-117 | 5,030 | 160 | 16 | 0.36 | 870 |
| PE-217 | 9,290 | 210 | 27 | 0.66 | 1,700 |
| PE-121 | 9,800 | 240 | 20 | 0.73 | 1,300 |
| PE-221 | 17,900 | 300 | 44 | 1.5 | 2,600 |
| PE-321 | 24,000 | 400 | 69 | 2.3 | 3,900 |
| PE-225 | 31,400 | 530 | 69 | 3.8 | 3,500 |
| PE-325 | 43,600 | 680 | 110 | 5.4 | 5,200 |
| PE-130 | 30,700 | 700 | 46 | 3.5 | 2,200 |
El fabricante indica que el torque dinámico deslizante corresponde al 75 % del torque estático. Consulta otras capacidades de torque y presiones de liberación, así como los factores de servicio aplicables.

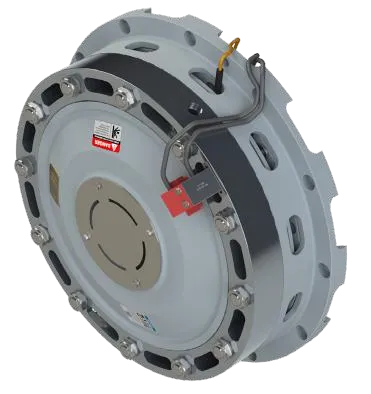

Interruptores de temperatura, liberación y desgaste
Los sensores permiten integrar señales de diagnóstico al sistema de control del equipo. Según la configuración, ayudan a identificar condiciones de temperatura, liberación o desgaste que requieren atención.
Estas soluciones se aplican a frenos de palas de cable y dragalinas utilizados en movimientos de traslación, giro, izaje, empuje del brazo y arrastre, según el equipo.
| Interruptor | Función |
|---|---|
| Temperatura | Indica que el freno está trabajando a una temperatura fuera del rango recomendado. |
| Liberación | Comunica al operador y al sistema de control que el freno se encuentra liberado. |
| Desgaste | Indica desgaste del revestimiento y de los discos, señalando la necesidad de revisar el ajuste. |

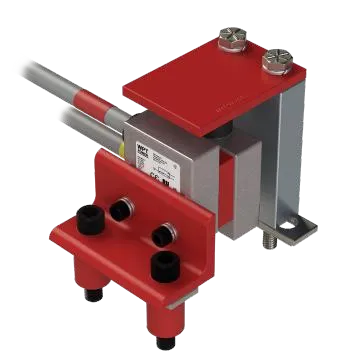

Kits de sensores para mantenimiento y ajuste
Los kits WPT Power incorporan un diseño orientado a facilitar el ajuste y el mantenimiento de los interruptores. Incluyen lainas de ajuste que permiten configurar los puntos de activación durante la instalación.
La selección del kit depende del modelo de pala, la aplicación del freno y las señales requeridas por el sistema de control.
| Plataforma indicada | Aplicaciones publicadas |
|---|---|
| Bucyrus 459HR / CAT 7495 HR | Izaje, empuje del brazo, giro y monitoreo de temperatura. |
| Komatsu P&H 4100 XPB y 4100 XPC | Izaje, empuje del brazo y giro. |

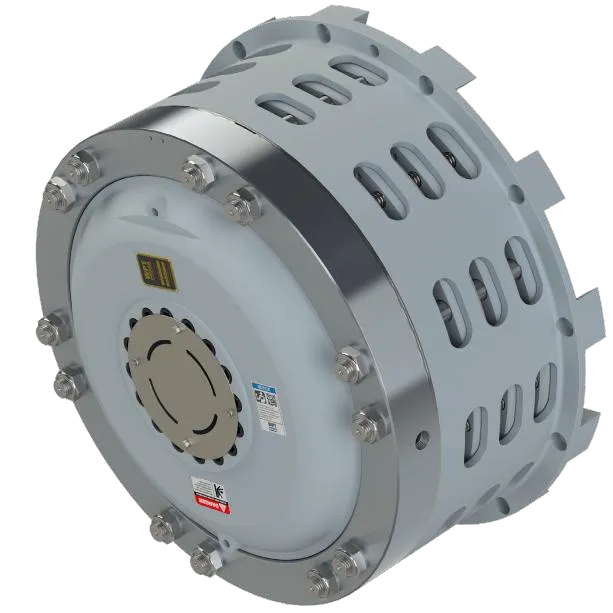

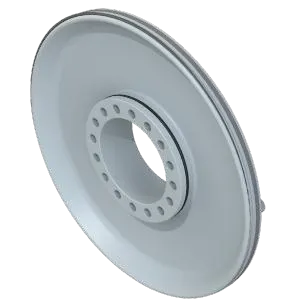

Componentes del freno WPT Power
El diseño integra elementos de accionamiento, transmisión y fricción. Las opciones de cubos y componentes se seleccionan según la posición de montaje y las características del sistema.
Asesoría y suministro con ÜBergbau
Como distribuidor autorizado de WPT Power, en ÜBergbau te ayudamos a identificar el freno, embrague o kit de sensores adecuado para tu operación.
Comparte el modelo del equipo, la identificación de la unidad instalada, el torque requerido, la presión de aire disponible y la posición de montaje. Con esta información podemos revisar la configuración y coordinar el soporte de ingeniería correspondiente.
Solicita a ÜBergbau asesoría y cotización de frenos, embragues y componentes WPT Power para minería.
